מודול ממיר מתח (מעלה/מוריד) 5V/500mA-1A - דגם S7V7F5

מספר קטלוגי: 4P-2691 / POL-2119
מחיר / מחירים
23.40 ₪ (כולל מע"מ)

מלאי [?]


אמורים להיות לנו 7 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

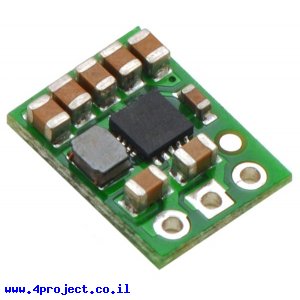

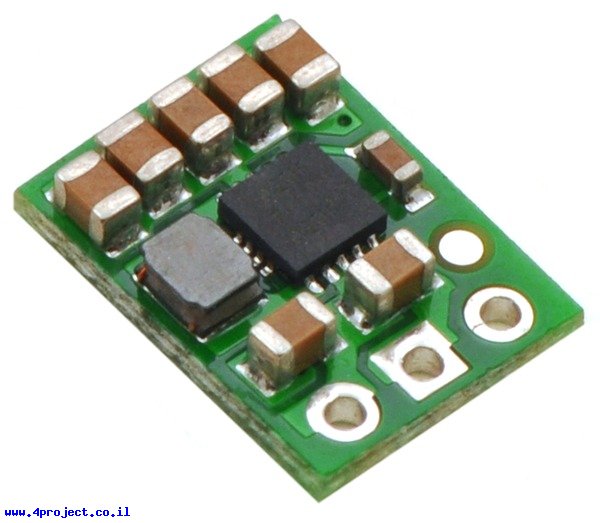

זהו מודול ממיר מתח המבוסס על רכיב S7V7F5.

מודול זה יכול להמיר את מתח הכניסה בין 2.7V ל-11.8V בצורה יעילה מאוד למתח יציאה קבוע של 5V.
מתח הכניסה יכול להיות גבוה או נמוך יותר ממתח היציאה.
הרכיב יכול לספק בין 500mA עד 1A, תלוי במתחי הכניסה.

לרכיב יש 3 קווים:
  • GND - אדמה
  • VIN - כניסת המתח
  • VOUT - יציאת המתח

מתח היציאה יכול להגיע ל-5.2V כאשר עומס לא מחובר לקו היציאה של הרכיב.

בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 16V.

הרכיב מגיע עם שורה של 3 פינים ישרים ו-3 פינים בזווית של 90 מעלות.

מאפיינים:

  • דגם: S7V7F5
  • יצרן: Pololu
  • מתח כניסה: 2.7V - 11.8V
  • מתח עבודה: 5 V
  • זרם: 500mA -1A
  • אורך: 12.06 מ"מ
  • רוחב: 8.9 מ"מ
  • √RoHS

נתוני משלוח [?]:

  • משקל: 3 גרם
  • אריזה מינימלית: מעטפה מרופדת
