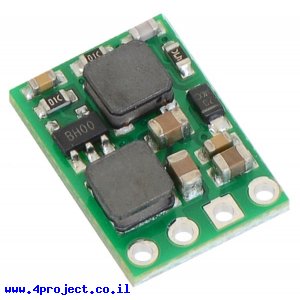

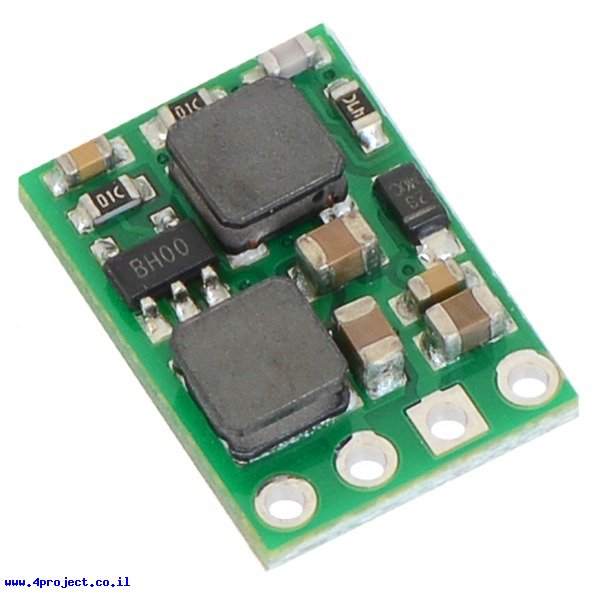

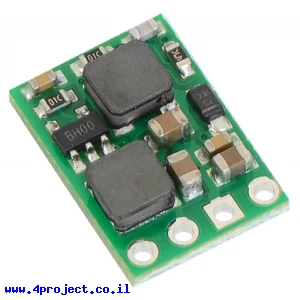

זהו מודול ממיר מתח המבוסס על רכיב S10V4F5.
מודול זה יכול להמיר את מתח הכניסה בין 2.5V ל-18V בצורה יעילה מאוד למתח יציאה קבוע של 5V.
מתח הכניסה יכול להיות גבוה או נמוך יותר ממתח היציאה.
הרכיב יכול לספק כ-400mA, תלוי במתחי הכניסה.
לרכיב יש 4 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- SHDN - ShutDown - כיבוי המודול
קו ה-SHDN מחובר ל-VIN דרך נגד של 10KOhm, מה שמחזיק את המודול במצב פעיל כברירת מחדל.
כאשר קו ה-SHDN מורד ל-0 לוגי (מתחת ל-0.4V), המודול מפסיק את אספקת המתח והצריכת הזרם העיקרית היא דרך נגד ה-PullUp, שצורכת 0.1mA לכל וולט בכניסה לרכיב, כלומר בעבודה עם מתח כניסה של 5V הצריכה תהיה כ-0.5mA.
מתח היציאה יכול להגיע ל-5.2V כאשר עומס לא מחובר לקו היציאה של הרכיב.
בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 25V.
הרכיב מגיע עם שורה של 4 פינים ישרים ו-4 פינים בזווית של 90 מעלות.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: S10V4F5
- יצרן: Pololu
- מתח כניסה: 2.5V~18V
- מתח עבודה: 5V
- זרם: 400mA
- אורך: 14.6mm
- רוחב: 10.16mm
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
