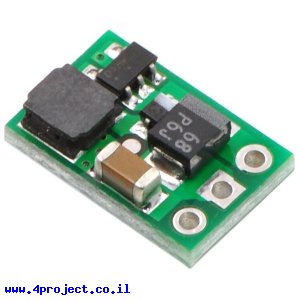

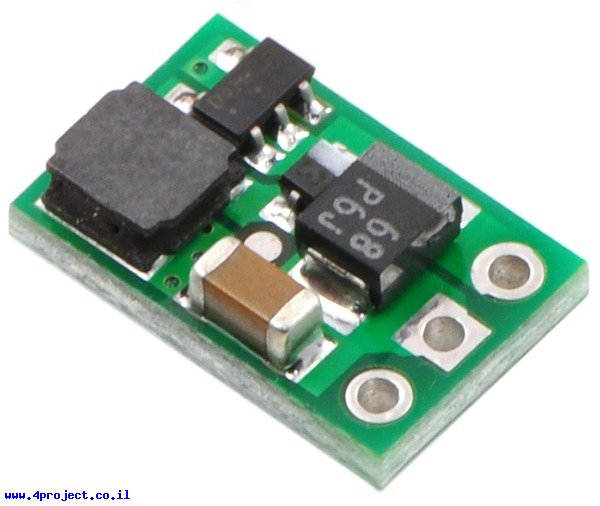

מודול זה יכול להמיר את מתח הכניסה בין 0.8V ל-3.3V בצורה יעילה מאוד למתח יציאה קבוע של 3.3V.
הרכיב יכול לספק בין 30mA עד 200mA, תלוי במתחי הכניסה.
זרם המקסימלי שהכרטיס יכול לספק פרופורציאונלי למתח הכניסה. לדוגמא, עם מתח כניסה של 0.8V הרכיב יכול לספק רק כ-5mA בלי שתורגש השפעה על מתח היציאה. כדי לקבל את כל ה-200mA צריך לספק מתח כניסה של כ-2.4V
לרכיב יש 3 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 16V.
עם מתח כניסה נמוך תנודות מתח היציאה (ripple) יהיה כ-50mV. עם עלית מתח הכניסה קרוב יותר למתח היציאה התנודות יגדלו לאיזור ה-150mV. מומלץ לשים קבל ביציאה מהרכיב כדי להחליק את המתח המסופק.
הרכיב מגיע עם שורה של 3 פינים ישרים ו-3 פינים בזווית של 90 מעלות.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: NCP1402
- יצרן: Pololu
- סוג המרה: מעלה מתח
- מתח כניסה: 800mV~3.3V
- מתח עבודה: 3.3V
- זרם: 30mA~200mA
- אורך: 12.7 מ"מ
- רוחב: 8.4mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
