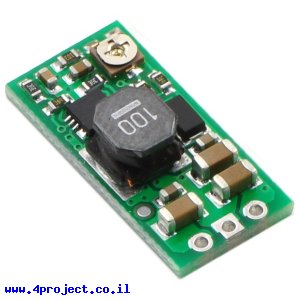

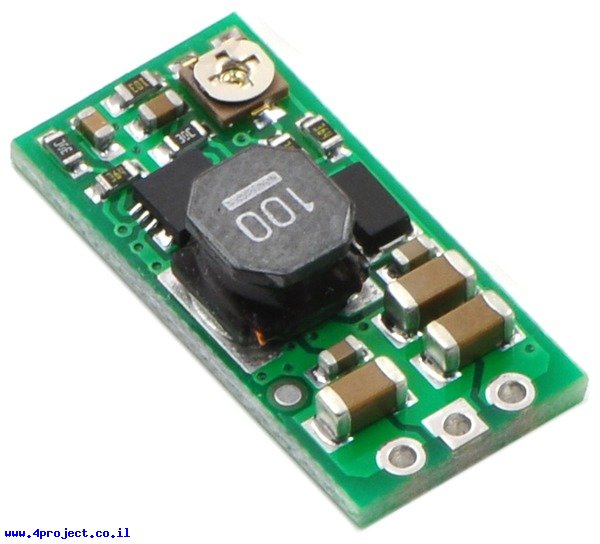

מודול ממיר מתח (מעלה) מתכוונן (4-25V) עד 2A

מספר קטלוגי: 4P-2698 / POL-799
מחיר / מחירים
55.90 ₪ (כולל מע"מ)

מלאי [?]


אמורים להיות לנו 17 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

זהו מודול ממיר מתח שיכול להמיר בצורה יעילה מאוד מתח כניסה החל מ-1.5V למתח יציאה בין 4V ל-25V.
לרכיב זה אסור שמתח הכניסה יהיה גבוה יותר ממתח היציאה.

קביעת מתח היציאה נעשת ע"י סיבוב פוטנציאומטר קטן על המעגל. אורך חיי הפוטנציאומטר מוגבל והוא לא נועד לשינויים תכופים.

הרכיב יכול להתמודד עם זרם של 2A בכניסה. את זרם היציאה המקסימלי אפשר לחשב בהתאם ליעילות של הרכיב ויחס המתחים בנידה והיציאה.
לדוגמא, אם מתח הכניסה הוא 3V ומתח היציאה הוא 5V ונניח שיעילות היא 80%, אז הזרם המקסימלי שהרכיב יוכל לספק יהיה:
2A חלקי יחס המתחים (3/5) כפול יעילות (0.8) שזה שווה ל-0.96A

לרכיב יש 3 קווים:
  • GND - אדמה
  • VIN - כניסת המתח
  • VOUT - יציאת המתח

שימו לב שנגיעה בפוטנציאומטר יכולה לשנות קצת את מתח היציאה, כך שמומלץ למדוד את המתח לאחר שלא נוגעים יותר ברכיב.
לפוטנציאומטר אין מגבלה פיזית והוא יכול להסתובב כל 360 המעלות, מה שיכול להביא למצב שמתח הכניסה יהיה גבוה יותר ממתח היציאה, מה שיכול להרוס את הרכיב.
כדי למנוע את המצב, מומלץ לכוון את מתח היציאה כאשר בכניסה יש רק 2.5V. מכיוון שמתח היציאה המינימלי של הרכיב הוא 2.5V בצורה זו לא יווצר מצב שבוא מתח הכניסה יהיה גבוה יותר ממתח היציאה.

בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 25V.

הרכיב מגיע עם שורה של 3 פינים ישרים ו-3 פינים בזווית של 90 מעלות.

מאפיינים:

  • יצרן: Pololu
  • מתח כניסה: 1.5-VIN
  • מתח עבודה: 4-25V
  • זרם: עד 2A בכניסה
  • אורך: 22.4 מ"מ
  • רוחב: 10.7 מ"מ
  • √RoHS

נתוני משלוח [?]:

  • משקל: 3 גרם
  • אריזה מינימלית: קופסה קטנה
