מודול ממיר מתח (מוריד) 5V/3.3V/7A - דגם D15V70F5S3

מספר קטלוגי: 4P-2700 / POL-2111
מחיר / מחירים
116.80 ₪
84.90 ₪ (כולל מע"מ)

מלאי

(הסבר)


מצטערים, כרגע אין לנו את המוצר במלאי

זמן אספקה

יכול לקחת הרבה זמן


הזמנה
חסר במלאי (הסבר)

מוצר זה נמכר ב- 27.3% הנחה עד גמר המלאי

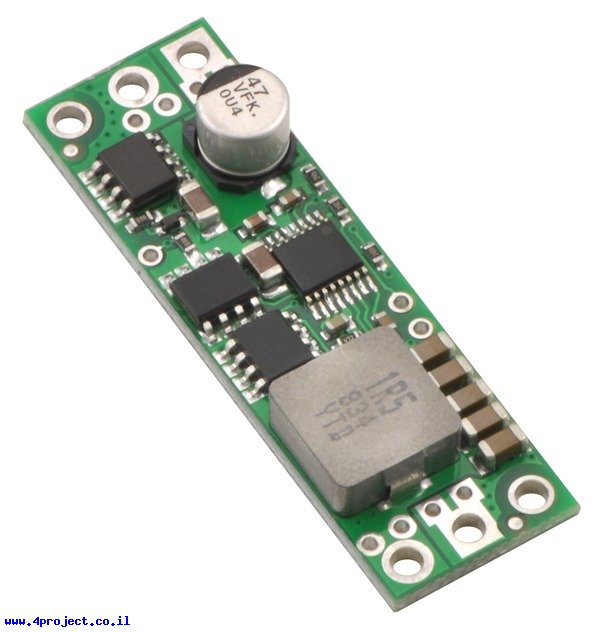

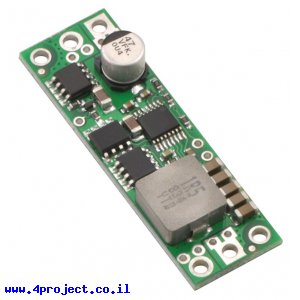

זהו מודול ממיר מתח המבוסס על רכיב D15V70F5S3.

מודול זה יכול להוריד את מתח הכניסה בין 4.5V ל-24V בצורה יעילה מאוד למתח יציאה קבוע של 3.3V או 5V.
מתח היציאה נקבע ל-5V כברירת מחדל. כדי לשנות אותו ל-3.3V צריך לסגור את הגשרון הנמצא באמצע המעגל.

אספקת מתח נמוך יותר ממתח היציאה לא תפגע ברכיב, אבל מתח היציאה ירד לרמת המתח בכניסה.

הרכיב יכול לספק עד 7A בצורה רציפה, תלוי במתח הכניסה ופיזור החום מהרכיב.

לרכיב יש 4 קווים:
  • GND - אדמה
  • VIN - כניסת המתח
  • VOUT - יציאת המתח
  • Enable - הפעלת המודול

קו ה-Enable מחובר ל-VIN דרך נגד של 100KOhm, מה שמחזיק את המודול במצב פעיל כברירת מחדל.
כאשר קו ה-Enable מורד ל-0 לוגי (מתחת ל-0.3V), המודול מפסיק את אספקת המתח והצריכת הזרם תרד לכ-300uA.

המעגל כולל הגנות מפני מתח נמוך או הפוך, קיצור היציאה והגנה מפני התחממות יתר.
אם המודול מפסיק לספק מתח, כנראה שמעגל ההגנה נכנס לפעולה. כדי להחזיר אותו לעבודה צריך לנתק את אספקת מתח הכניסה.
מעגל הגנה מפני צריכת זרם גבוהה מכוון ל-16A, אבל כנראה שהגנה מפני התחממות יצר תכנס לפעולה לפני שתגיעו לזרמים אלה. הבדיקות של היצרן הראו שבטמפרטורת החדר הרכיב היה מסוגל לספק 7A בצורה רציפה, אבל יכול להיות שתצטרכו לדאוג לפיזור חום של הרכיב כדי להזרים דרכו זרמים גבוהים.

הרכיב מגיע עם שורת פינים ישרים, גשרון לשינוי מתח היציאה ושני מחברי טרמינל לחיבור נוח יותר של המתחים.

מאפיינים:

  • דגם: D15V70F5S3
  • יצרן: Pololu
  • מתח כניסה: 4.5-24V
  • מתח עבודה: 3.3 V ,5 V
  • זרם: 7 A
  • אורך: 48 מ"מ
  • רוחב: 15 מ"מ
  • √RoHS

נתוני משלוח (הסבר):

  • משקל: 10 גרם
  • אריזה מינימלית: קופסה קטנה
