מודול ממיר מתח (מוריד) 2.5-7.5V/600mA - דגם D24V6ALV

מספר קטלוגי: 4P-2710 / POL-2103
מחיר / מחירים
46.60 ₪ (כולל מע"מ)

מלאי [?]


אמורים להיות לנו 12 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

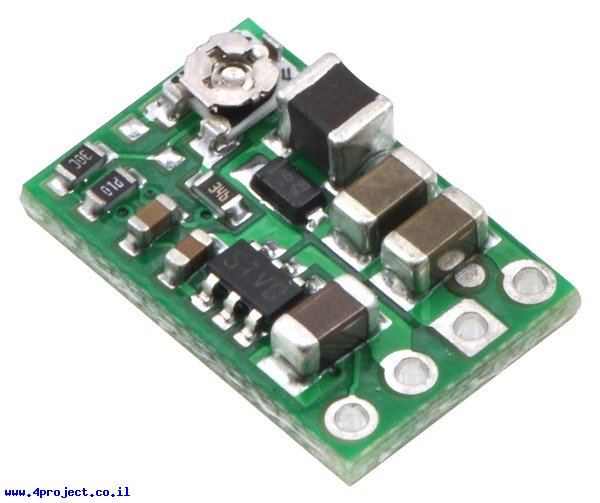

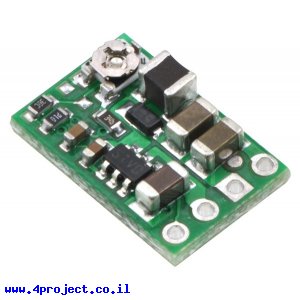

זהו מודול ממיר מתח המבוסס על רכיב D24V6ALV.

מודול זה יכול להוריד את מתח הכניסה בין 4.5V עד-42V בצורה יעילה מאוד למתח יציאה מתכוונן בין 2.5V ל-7.5V
מתח הכניסה צריך להיות גבוה יותר ממתח היציאה. מתח כניסה נמוך יותר ממתח היציאה לא יפגע ברכיב, אבל המתח היוצא לא יהיה יציב לעבודה תקינה.

הרכיב יכול לספק כ-600mA, תלוי במתחי הכניסה והיציאה.

לרכיב יש 4 קווים:
  • GND - אדמה
  • VIN - כניסת המתח
  • VOUT - יציאת המתח
  • SHDN - ShutDown - כיבוי המודול

קו ה-SHDN שולט על פעילות המודול. כאשר הקו מקבל "0" לוגי (מתחת ל-0.3V) המודול נכנס למצב שינה ויצרוך כ-20uA.
כאשר הקו מקבל "1" לוגי (מעל 2.3V) המודול יכנס לפעולה ויספק את הזרם.
אם אתם לא צריכים לשלוט על קו זה, חברו אותו ישירות ל-VCC. אל תשאירו את קו ה-SHDN באוויר, אחרת התנהגות של המודול לא צפויה.

בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 50V.

הרכיב מגיע עם שורה של 4 פינים ישרים ו-4 פינים בזווית של 90 מעלות.

מאפיינים:

  • דגם: D24V6ALV
  • יצרן: Pololu
  • מתח כניסה: 4.5-42V
  • מתח עבודה: 2.5-7.5V
  • זרם: 600 mA
  • אורך: 15 מ"מ
  • רוחב: 10 מ"מ

נתוני משלוח [?]:

  • משקל: 3 גרם
  • אריזה מינימלית: מעטפה מרופדת
