בקר מנוע DC עד 1A עם חיישן זרם - רכיב DRV8801

מספר קטלוגי: 4P-2749 / POL-2136
מחיר / מחירים
70.50 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 5

- מלאי ספק: בודקים...
מעדכנים...


אמורות להיות לנו 5 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

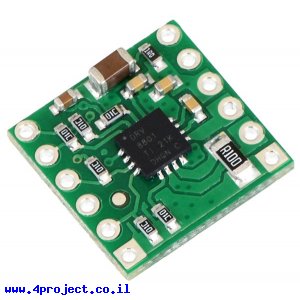

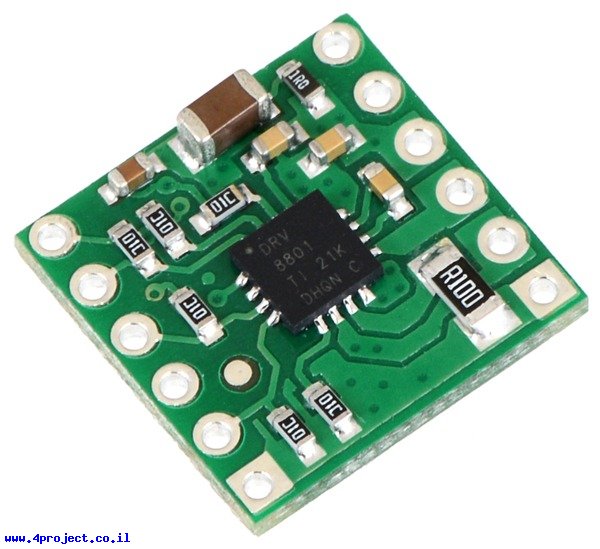

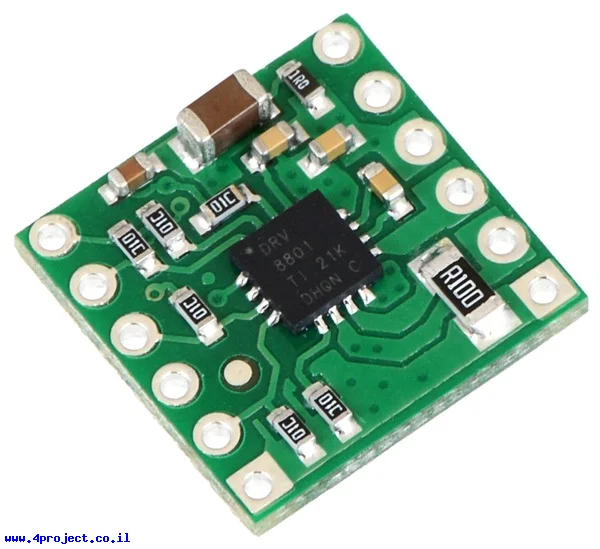

בקר מנוע DC עד 1A עם חיישן זרם - רכיב DRV8801
לחץ להגדלה
התמונות להמחשה בלבד
זהו בקר למנוע DC אחד המבוסס על רכיב DRV8801 של חברת TI. רכיב זה יכול לספק עד 1A של זרם רציף וכולל הגנות פנימיות מפני מתח נמוך, זרם גבוה או התחממות של הרכיב. הכרטיס נותן פתרון לשליטה על מנועים קטנים שעובדים במתח גבוה.

השימוש ברכיב זה פשוט ודורש רק 2 קווים, אחד לבחירת כיוון (DIR) והשני לציון מהירות (PWM).
כניסת ה-BRAKE מציינת האם המנוע יבלום (יחובר ל-GND) כאשר קו ה-PWM יורד ל-0 (BRAKE=1) או האם קווי המנוע ישארו מנותקים (BRAKE=0). כברירת מחדל קו ה-BRAKE מחובר ל-"1" לוגי דרך נגד PullUp וזה המצב הפעולה הרצוי כדי לקבל מהירות המנוע התואמת לסיגנל ה-PWM שמסופק לרכיב.

כניסת ה-SLEEP מחוברת ל-"1" לוגי ע"י נגד על הכרטיס. אם אתם רוצים להשתמש במצב שינה של הרכיב, אתם צריכים להוריד כניסה זו ל-"0" לוגי.

קו ה-FAULT הוא יציאה שמחוברת ל-VCC ע"י נגד PullUp והקו יורד -"0" לוגי כאשר הרכיב מזהה מצבים של מתח נמוך, זרם גבוה או התחממות יתר.
זה שקו זה מסמל על בעיה עדיין לא אומר שהמנוע לא פעיל, לדוגמא, קו זה יציין בעיה כל עוד מתח הכניסה מתחת ל-12V, אבל המנוע יפעל תקין החל ממתח כניסה של 8V.

הכרטיס בנוי כך שכל קווי הבקרה שלו נמצאים בצד אחד וכל הקווים הקשורים למתח המנוע בצידו השני של הכרטיס. קווי הבקרה יכולים לעבוד במתחים בין 3.3V ל-6.5V.

רכיב זה מכיל חיישן זרם המנוע והחיווי יוצא דרך קו ה-CS, כאשר כל 500mV מציינים צריכה של 1A ע"י המנוע.

הכרטיס מגיע עם שורה של פינים להלחמה.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: DRV8801
  • יצרן: Pololu
  • מתח עבודה: 8 - 36V
  • זרם רציף מקסימלי: 1 A
  • זרם רגעי מקסימלי: 2.8A
  • מספר ערוצים: 1
  • תקשורת: Digital ,PWM
  • אורך: 15.24 מ"מ
  • רוחב: 15.24 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 4 גרם
