בקר מנוע DC ל-2 מנועים עד 1.2A - רכיב DRV8835

מספר קטלוגי: 4P-2750 / POL-2135
מחיר / מחירים
27.00 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 21

- מלאי ספק: בודקים...
מעדכנים...


אמורות להיות לנו 21 יחידות במלאי
אנחנו מתכננים להזמין מהספק 25 יחידות נוספות

זמן אספקה

זמין לאיסוף מיידי


הזמנה

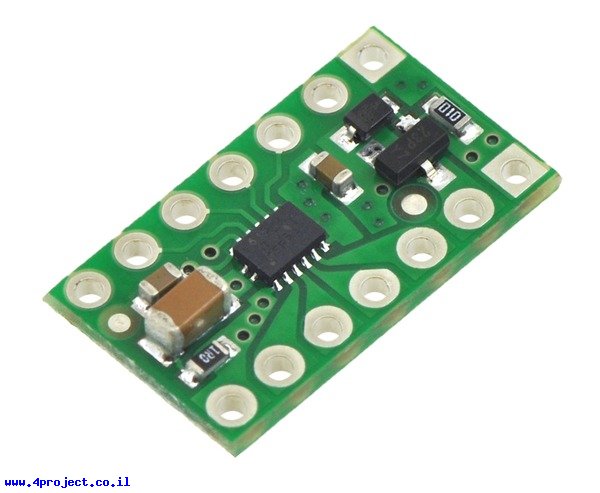

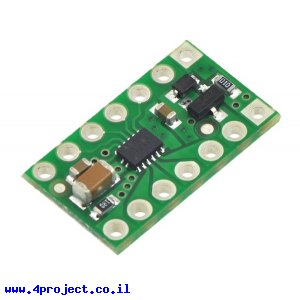

בקר מנוע DC ל-2 מנועים עד 1.2A - רכיב DRV8835
לחץ להגדלה
התמונות להמחשה בלבד
זהו בקר לשני מנועי DC המבוסס על רכיב DRV8835 של חברת TI. רכיב זה יכול לספק עד 1.2A של זרם רציף לכל אחד מהמנועים שלו וכולל הגנות פנימיות מפני מתח הפוך, מתח נמוך, זרם גבוה או התחממות של הרכיב.
גודל הקטן ל הכרטיס וטווח המתחים הרחב שהרכיב יכול לעבוד בהם מייצר פתרון טוב לרובוטים קטנים.

הכרטיס בנוי בצורת שבב באריזת DIP14, כך שאפשר להרכיב אותו על סוקט בעל 14 רגליים.

השימוש ברכיב זה פשוט, כניסות APHASE, AENBL שולטות על יציאה למנוע AOU1, AOUT2, כך גם הכניסות BPHASE, BENBL שולטות על יציאה BOUT1, BOUT2. ראו את המפרט להסבר על האותות הנדרשות בכניסות. לרוב מספקים אותו PWM כדי לשלוט על המהירות של המנועים.

כניסת ה-MODE משנה את המשמעות של קווי השליטה על המנועים, ראו מפרט טכני לפרטים נוספים לגבי שני מצבי הפעולה שנתמכים ע"י הרכיב.

הכרטיס מגיע עם שורה של פינים להלחמה.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: DRV8835
  • יצרן: Pololu
  • מתח עבודה: 2 - 11V
  • זרם רציף מקסימלי: 1.2 A
  • זרם רגעי מקסימלי: 1.5 A
  • מספר ערוצים: 2
  • תקשורת: Digital ,PWM
  • אורך: 17.8 מ"מ
  • רוחב: 10.16 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 5 גרם
  • אריזה מינימלית: מעטפה מרופדת
