מפסק MOSFET 2.5-7V/10A

מספר קטלוגי: 4P-2773 / POL-751
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

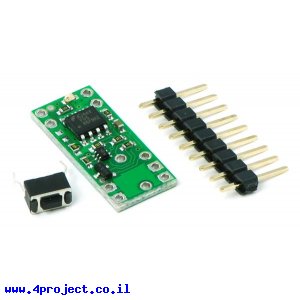

מפסק MOSFET 2.5-7V/10A
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מפסקים.


זהו מפסק דיגיטלי המורכב מרכיב MOSFET להעברת הזרם וממעגל המאפשר הדלקה וכיבוי ע"י לחצן קטן.
מכיוון שהזרם הראשי לא עובר דרך הלחצן, אפשר להשתמש ברכיב קטן מאוד כדי לשלוט על זרמים גבוהים.

המעגל מתאים לעבודה עם מתח DC בין 2.5 ל-7V ויכול להעביר עד 10A (ראו מפרט של ה-MOSFET).

למפסקים דיגיטליים יש יתרונות וחסרונות בהשוואה למפסק מכני רגיל:
יתרונות
  • הגודל הקטן
  • מאפשר מספר לחצנים המחוברים במקביל כדי לשלוט על הזרם
  • מעגל יציב יותר בהדלקה בניגוד לקפיצות מתח במפסק המכני
  • מאפשר כיבוי של המעגל ע"י המעגל עצמו
  • מתאים לעבודה על מטריצה

חסרונות:
  • יכול לעבוד רק עם מתח DC בכיוון אחד
  • טווח מתחים מוגבל
  • יתכבה בירידה של מתח כניסה
  • אין ניתוק מוחלט במצב OFF

כדי שהמעגל המחובר למפסק יכבה את עצמו צריך לספק מתח של מעל ל-1V לרגל ה-OFF. מתח המקסימלי שיכול להיות מסופק לרגל הזו הוא 30V.

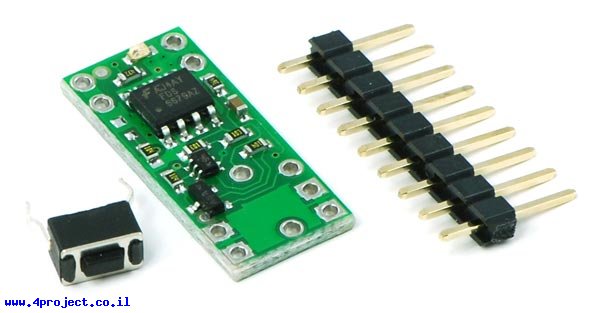

הרכיב מגיע עם שורת פינים ולחצן קטן לא מולחם כדי לאפשר חיבור של לחצנים אחרים אם יש צורך (מותקן על פנל הפרוייקט למשל).
שני חורים מחוברים לאותו קו מתח/אדמה בכרטיס, חברו את שניהם אם אתם עובדים עם זרמים גבוהים מ-5A.

גודל המעגל מתאים להרכבה בסוקט של שבב DIP18 ומתאים גם לעבודה במטריצה.

מחלקות עם מוצרים דומים:

מאפיינים:

  • סוג מפסק: MOSFET
  • אורך: 22.9 מ"מ
  • רוחב: 10.2 מ"מ
  • גובה: 3.2 מ"מ
  • מתח: 2.5-7V
  • זרם: 10 A

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 5 גרם
  • אריזה מינימלית: מעטפה מרופדת
