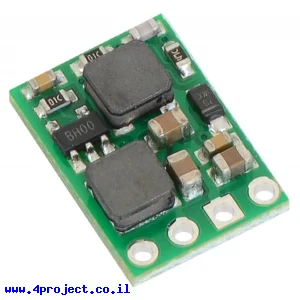

מודול ממיר מתח (מעלה/מוריד) 12V/200mA - דגם S10V2F12

מספר קטלוגי: 4P-2810 / POL-2096
מחיר / מחירים
21.00 ₪ (כולל מע"מ)

מלאי [?]


אמורות להיות לנו 18 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

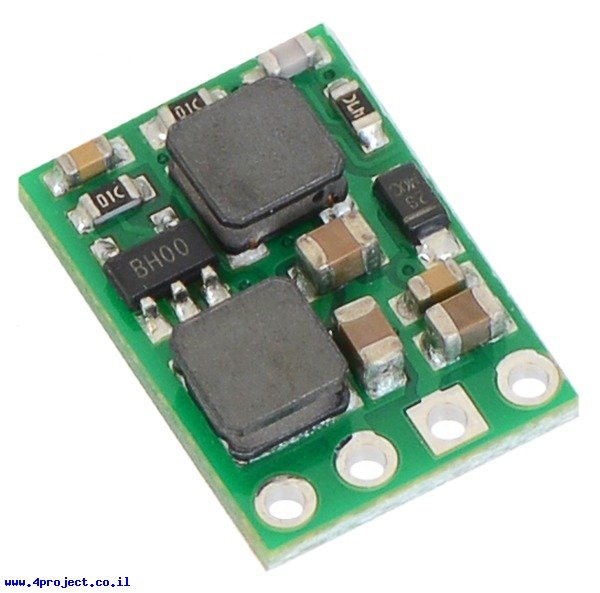

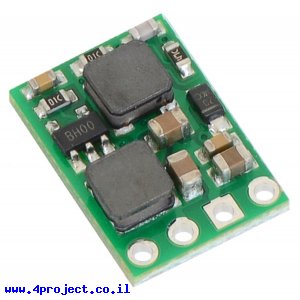

זהו מודול ממיר מתח המבוסס על רכיב S10V2F12.

מודול זה יכול להמיר את מתח הכניסה בין 2.5V ל-18V בצורה יעילה מאוד למתח יציאה קבוע של 12V.
מתח הכניסה יכול להיות גבוה או נמוך יותר ממתח היציאה.
הרכיב יכול לספק כ-200mA, תלוי במתחי הכניסה.

שימו לב לא לעבור את צריכת הזרם המקסימלית כשמתח הכניסה מגיע לגבול העליון שלו. צריכה גבוהה יכלה להרוג את הרכיב.

לרכיב יש 4 קווים:
  • GND - אדמה
  • VIN - כניסת המתח
  • VOUT - יציאת המתח
  • SHDN - ShutDown - כיבוי המודול

קו ה-SHDN מחובר ל-VIN דרך נגד של 10KOhm, מה שמחזיק את המודול במצב פעיל כברירת מחדל.
כאשר קו ה-SHDN מורד ל-0 לוגי (מתחת ל-0.4V), המודול מפסיק את אספקת המתח והצריכת הזרם העיקרית היא דרך נגד ה-PullUp, שצורכת 0.1mA לכל וולט בכניסה לרכיב, כלומר בעבודה עם מתח כניסה של 5V הצריכה תהיה כ-0.5mA.

מתח היציאה יכול להגיע ל-12.5V כאשר עומס לא מחובר לקו היציאה של הרכיב.

בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 25V.

הרכיב מגיע עם שורה של 4 פינים ישרים ו-4 פינים בזווית של 90 מעלות.

מאפיינים:

  • דגם: S10V2F12
  • יצרן: Pololu
  • מתח כניסה: 2.5V - 18V
  • מתח עבודה: 12 V
  • זרם: 200 mA
  • אורך: 14.6 מ"מ
  • רוחב: 10.16 מ"מ
  • √RoHS

נתוני משלוח [?]:

  • משקל: 3 גרם
  • אריזה מינימלית: מעטפה מרופדת
