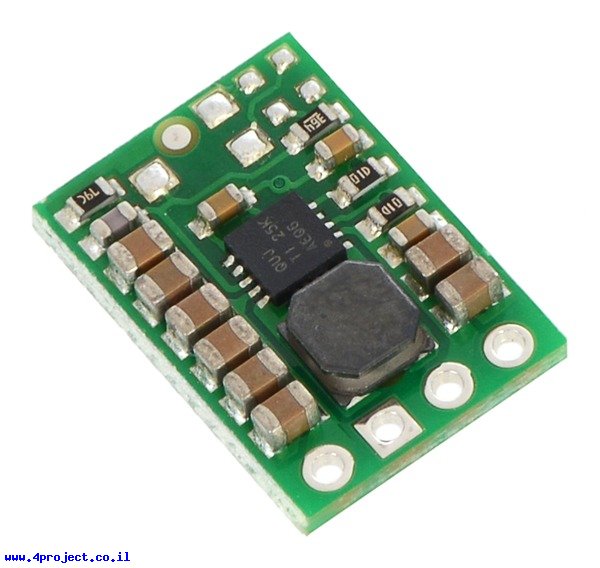

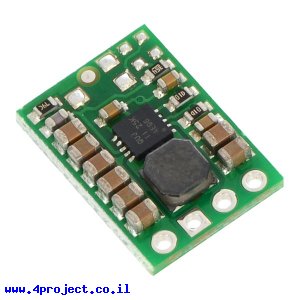

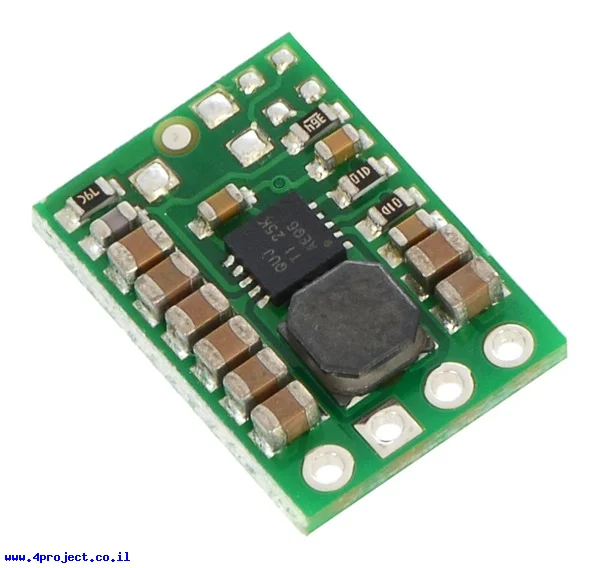

מודול זה יכול להמיר את מתח הכניסה בין 2.7V ל-11.8V בצורה יעילה מאוד למתח יציאה קבוע של 3.3V. מתח היציאה יכול להיות נמוך או גבוה יותר ממתח הכניסה.
הרכיב יכול לספק בין 500mA עד 1A, תלוי במתחי הכניסה.
לרכיב יש 4 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- SHDN - ShutDown - כיבוי המודול
קו ה-SHDN מחובר ל-VIN דרך נגד של 100KOhm, מה שמחזיק את המודול במצב פעיל כברירת מחדל.
כאשר קו ה-SHDN מורד ל-0 לוגי (מתחת ל-0.4V), המודול מפסיק את אספקת המתח והצריכת הזרם העיקרית היא דרך נגד ה-PullUp, שצורכת 10uA לכל וולט בכניסה לרכיב, כלומר בעבודה עם מתח כניסה של 5V הצריכה תהיה כ-50uA.
בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 16V.
הרכיב מגיע עם שורה של 4 פינים ישרים ו-4 פינים בזווית של 90 מעלות.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: S7V8F3
- יצרן: Pololu
- סוג המרה: מעלה/מוריד מתח
- מתח כניסה: 2.7V~11.8V
- מתח עבודה: 3.3V
- זרם: 500mA~1A
- אורך: 16.5 מ"מ
- רוחב: 11.4mm
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
