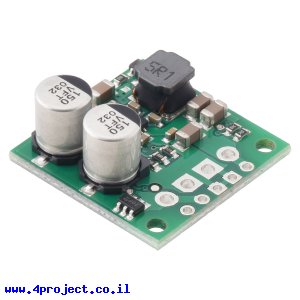

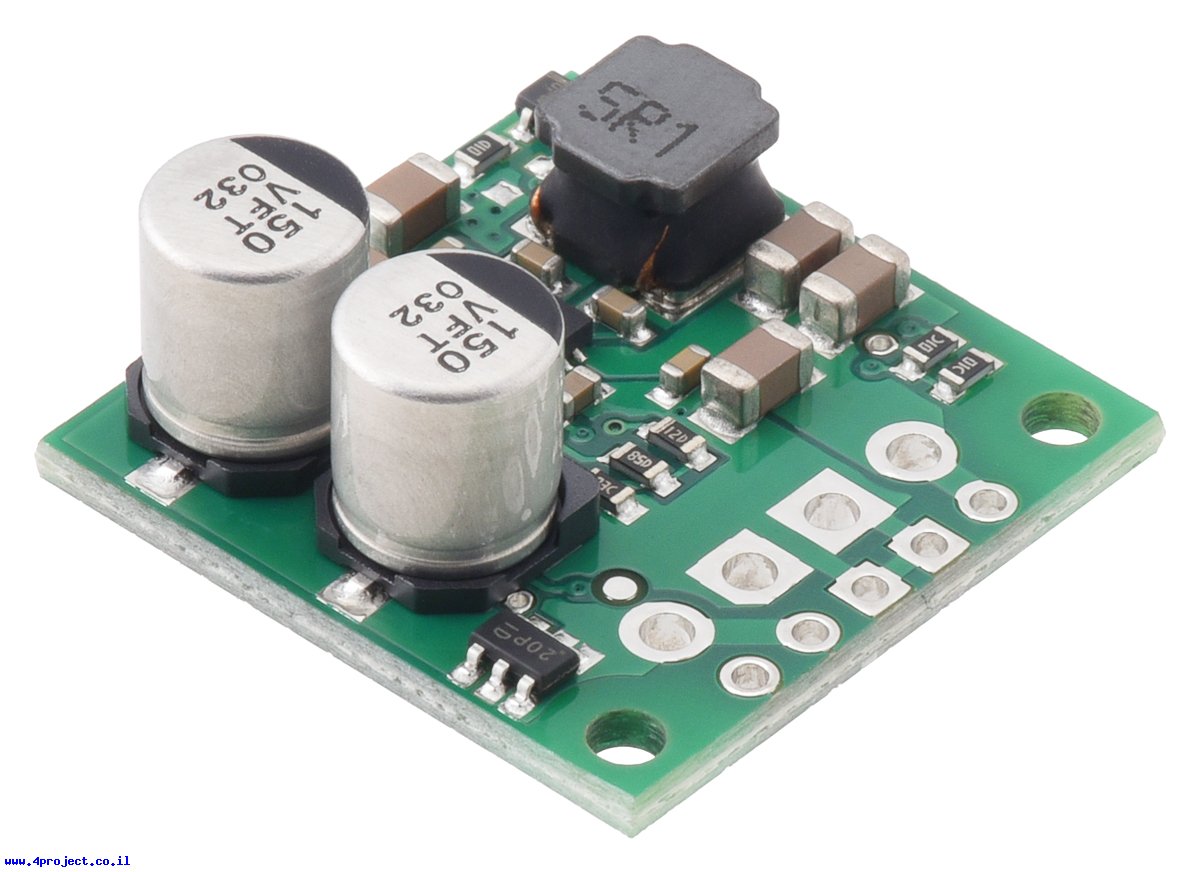

מודול זה יכול להמיר את מתח הכניסה בין 2.8V ל-22V בצורה יעילה מאוד למתח יציאה קבוע של 3.3V. יעילות ההמרה בין 85% ל-95%, תלוי במתח הכניסה וזרם המסופק לעומס.
מתח הכניסה יכול להיות גבוה או נמוך יותר ממתח היציאה, מה ששימושי במיוחד למקרה של סוללות בהם המתח גבוה יותר ממתח הרצוי כאשר הן טעונות לגמרי והמתח יורד ממתח הרצוי בתהליך העבודה.
הרכיב יכול לספק בין 1A ל-3A, תלוי במתחי הכניסה והיציאה.
לרכיב יש הגנה מפני מתח כניסה הפוך (עד 20V), צריכת זרם יתר, התחממות יתר ומתח כניסה נמוך שיכבה את הרכיב.
לרכיב יש 4 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- EN - Enable - אפשור המודול
קו ה-EN מחובר ל-VIN דרך נגד של 475KOhm, מה שמחזיק את המודול במצב פעיל כברירת מחדל.
כאשר קו ה-EN מורד ל-0 לוגי (מתחת ל-1V), המודול מפסיק את אספקת המתח והצריכת הזרם העיקרית היא דרך נגד ה-PullUp, שצורכת בין 2 ל-10uA לכל וולט בכניסה לרכיב.
לרכיב יש מנגנון soft-start שמגביל את הזרם הראשוני ומעלה את המתח בהדרגה בהפעלה של הרכיב.
הרכיב מגיע עם שורה של פינים ישרים ומחברי טרמינל. מחברי טרמינל לא כוללים חיבור של קו ה-EN, אבל עדיין אפשר להלחים אליו חוט, גם כשמחברי הטרמינל מולחמים למעגל.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: S13V25F3
- יצרן: Pololu
- סוג המרה: מעלה/מוריד מתח
- מתח כניסה: 2.8V~22V
- מתח עבודה: 3.3V
- זרם: 2.5A
- אורך: 22.9mm
- רוחב: 22.9mm
- גובה: 9.7mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: קופסה קטנה
