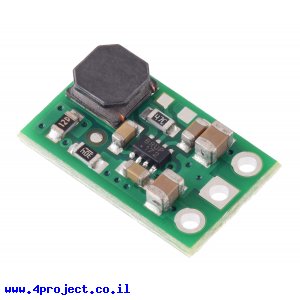

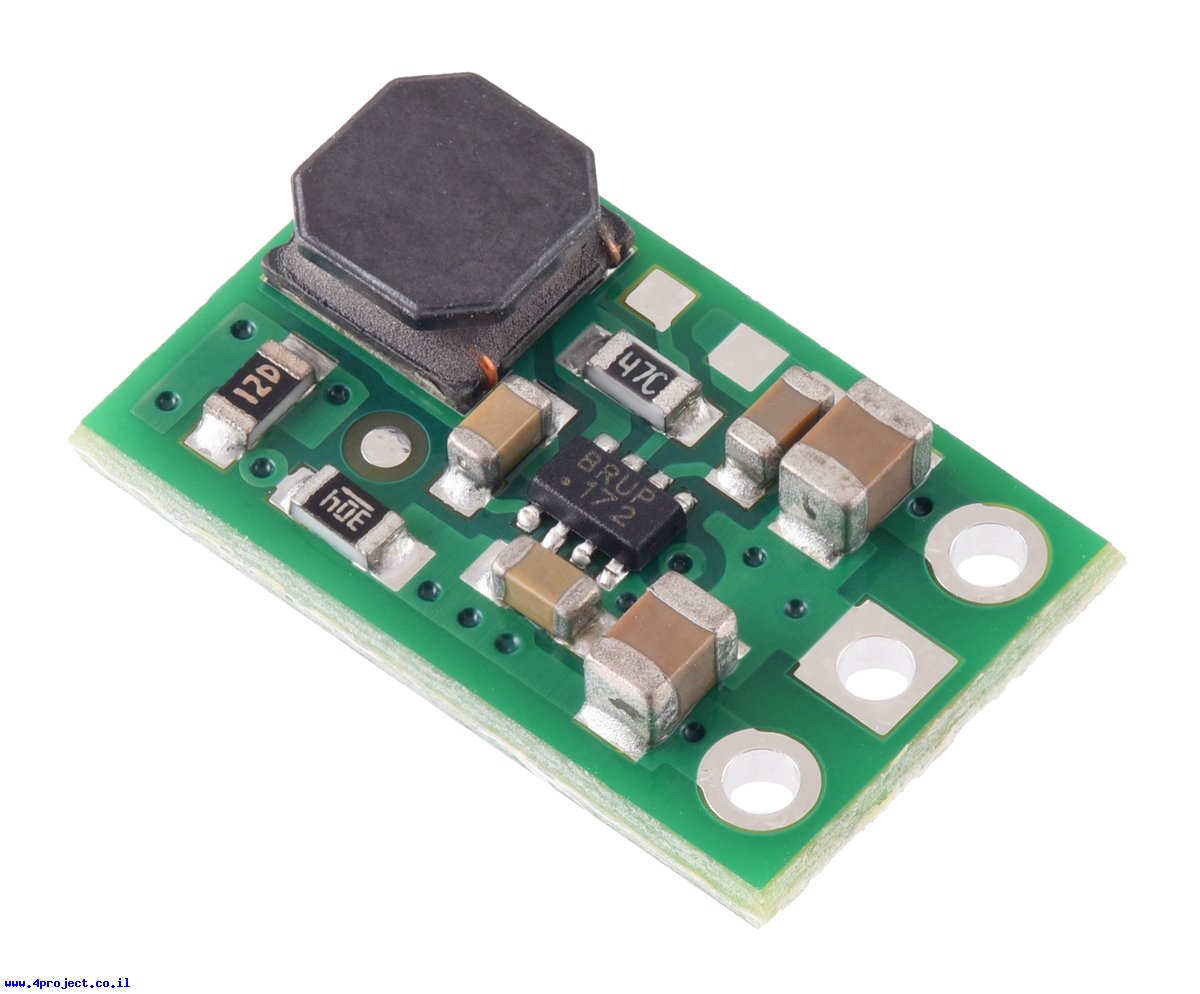

מודול זה יכול להמיר את מתח הכניסה החל מ-1.3V בצורה יעילה מאוד למתח יציאה קבוע של 3.3V. מתח הכניסה צריך להיות מעל 2.7V כדי שהמודול יתחיל לפעול, אבל הוא ימשיך לספק מתח של 3.3V ביציאה, גם אם בכניסה המתח ירד עד 1.3V.
הרכיב יכול לספק עד 1.6A, תלוי במתחי הכניסה והיציאה.
לרכיב יש 3 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
בהפעלה, זרם הכניסה מוגבל ל-2A כדי למנוע קפיצות התחלתיות. אחרי זה מצליח לטפל ב-1.6A בכניסה במשך דקות ארוכות בלי להפעיל הגנה של מפני התחממות יתר. הביצועים האמיתיים תלויים מאוד במתחי כניסה ויציאה, טמפרטורה של הסביבה ואוורור.
שימו לב:
למודול זה יש מבנה טיפוסי לממירים המעלים את המתח, כך שהיציאה מחוברת לכניסה דרך דיודה וסליל, בלי שמשהו יוכל למנוע זרימה של הזרם ביניהם. מה שאומר שמתח בכניסה יוכל לעבור ליציאה, גם אם הוא גבוה יותר ממה שהרכיב אמור להוציא. מה שחושף את המעגל לבעיות של קצר או עומס יתר. אלה יכולים להרוס את הרכיב. למודול זה אין הגנה מפני חיבור מתח הפוך!
לסדרת הממירים האלה ישנם דגמים המספרים מתחים שונים וכולם נראים בדיוק אותו הדבר. אם אתם משתמשים בכמה דגמים שונים של רכיבים אלה, מומלץ לסמן על גבם את מתח המוצא.
הרכיב מגיע עם שורה של 3 פינים ישרים ו-3 פינים בזווית של 90 מעלות.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: U3V16F3
- יצרן: Pololu
- מתח כניסה: 1.3-16V
- מתח עבודה: 3.3V
- זרם: 1.6A
- אורך: 13.1 מ"מ
- רוחב: 8.1 מ"מ
- גובה: 3 מ"מ
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
