מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת כרטיסי פיתוח - שונות.

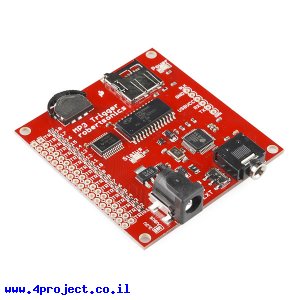

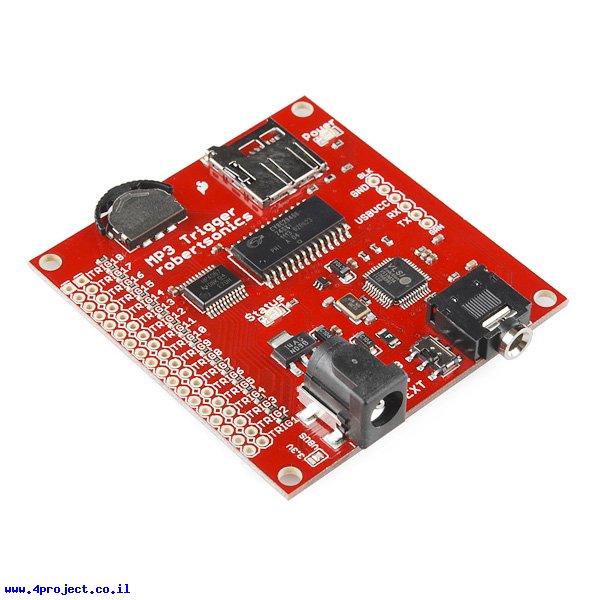

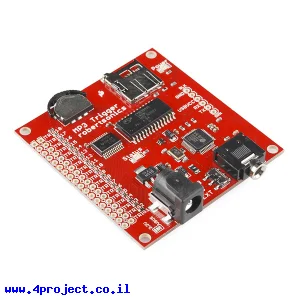

MP3 Trigger הוא בעצם נגן MP3 משוכלל המבוסס על בקר Cypress PSoC CY8C29466-24SXI ורכיב MP3 VLSI VS1063.
לכרטיס זה יש 18 קווים שכאשר אחד מהם מורד ל-"0" לוגי מתחילה נגינה של קובץ MP3 שנקבע מראש. הכרטיס יכול גם לתקשר עם מיקרובקר חיצוני בעזרת תקשורת טורית שדרכה אפשר לנגן עד 256 שירים ולשלוט על עוצמת הקול בזמן אמת. יש גם כפתור לבחירת שיר (קדימה/אחורה) ותחילת נגינה או עצירה (לחיצה על הכפתור).
אפשר להעביר את הכרטיס למצב "שקט" בו 18 קווים לבחירת שיר לא יתחילו לנגן את השיר אוטומטית, אלא יודיעו על האירוע לבקר חיצוני דרך קו תקשורת טורית והבקר החיצוני יוכל להורות איזה קובץ לנגן בעקבות האירוע על הקווים.
הגרסה החדשה של הכרטיס מאפשרת צורת עבודה נוספת, בה מגדירים את התפקיד של כל קו בעזרת קובץ INI, כך שכל קו יוכל לנגן שיר כלשהו, לתפקד כלחצן לשינוי עוצמת הקול, לעשות reshuffle וכו'. כל קו בקרה יכול להיות מוגדר כקו שיתבצע מיידית או רק אם לא מתנגן שיר בזמן הלחיצה.
הכרטיס מנגן את השירים ישירות מכרטיס זיכרון microSD שהפורמט שלו הוא FAT16 SDSC או FAT32 SDHC. תוכנת הבקר תומכת בקידוד השירים עד 192Kbps.
את בקר ה-Cypress שעל הכרטיס אפשר לצרוב עם גרסאות תוכנה חדשות ישירות מכרטיס הזיכרון. ה-bootloader שעל הבקר יחפש קובץ בשם “MP3TRIGR.HEX” בכרטיס הזיכרון. תהליך עדכון התוכנה מפורט במפרט הטכני המצורף.
כברירת מחדל מהירות תקשורת טורית הוא 38400bps 8N1, אבל אפשר לשנות אותה בקובץ INI שעל הכרטיס הזכרון.
שימו לב:
יציאת האודיו של הכרטיס נועדה לחיבור אוזניות. אם אתם רוצים לחבר את הכרטיס למחשב או מגבר, תקראו את ההוראות המצורפות במחלקת הקישורים כדי לא לשרוף את רכיב האודיו.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- מתח כניסה: 4.5 - 12 V
- זרם: 45 mA idle
- זרם: 85 mA playing
- חיבור: Audio 3.5mm ,Power 5.5x2.1mm center positive ,microSD
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (VS1063) (קובץ PDF)
- מפרט טכני (CY8C29466-24SXI) (קובץ PDF)
- מדריך למשתמש (קובץ PDF)
- דוגמא של קובץ INI (קובץ ZIP)
- הסבר על חיבור למגבר (קובץ PDF)

נתוני משלוח (הסבר):
- משקל: 19 גרם
- אריזה מינימלית: קופסה קטנה
