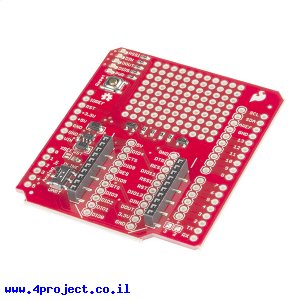

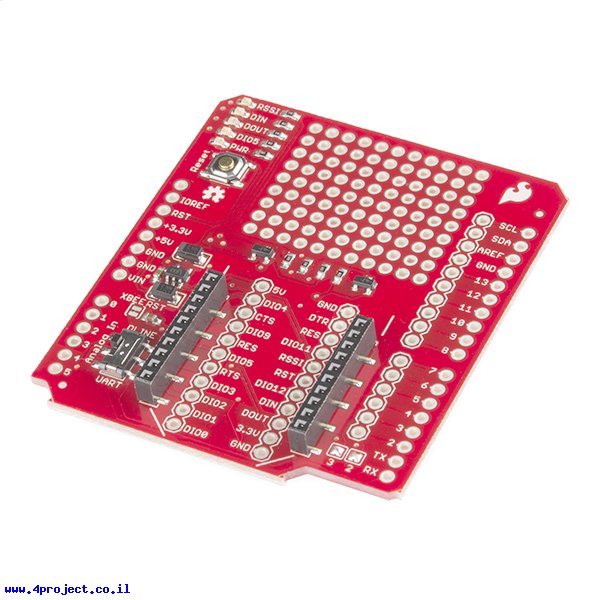

מגן ה-XBee מפשט את המשימה של חיבור כרטיס ה-Arduino למודול XBee. לוח זה מצייד את כרטיסי ה-Arduino ביכולות תקשורת אל חוטית בעזרת מודולי XBee הפופולריים.
לוח זה עובד עם כל הסוגים של מודולי XBee, סדרות 1 ו-2.5, גרסאות רגילות וה-Pro. זה הוא דיזיין יחודי ל-SparkFun והוא לא דומה למגן ה-XBee המקורי של קהילת ה-Arduino.
פינים של קוי התקשורת הטורית של מודול XBee מחוברים דרך מפסק שמאפשר לכם לבחור להשתמש בקוי ה-UART של ה-Arduino (קוי D0 ו-D1) או כל קו דיגיטלי אחר (כברירת מחדל מחובר לפינים D2 ו-D3). החשמל נלקח מקו 5V של ה-Arduino ומותאם ל-3.3V על המגן עצמו לפני שהוא מסופק למודול XBee. המגן גם דואג להתאים את המתחים של קוי התקשורת בין מודול XBee לבין ה-Arduino. בגרסה זו התאמת המתחים נעשת ע"י טרנזיסטורי MOSFET בניגוד לדיודות בגרסאות הקודמות.
המגן כולל גם לדים לחיווי פעילות על קוים DIN, DOUT, RSSI ו-DIO5 של מודול XBee. יש גם כפתור Reset שמובא לקומה העליונה וגם איזור פיתוח להלחמה עם 12x11 חורים במרווחים של 2.54 מ"מ.
סוקטים לחיבור המגן לכרטיס ה-Arduino לא כלולים, מומלץ להשתמש בסוקטים עם 6 ו-8 רגליים ארוכות. מודול ה-XBee לא כלול גם כן, תוכלו למצוא אותו במחלקת התקשורת.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- דגם: XBee Shield
- חיבור: XBee
קישורים:
נתוני משלוח (הסבר):
- משקל: 19 גרם
- אריזה מינימלית: קופסה קטנה
