מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת רכיבי תקשורת טורית UART.

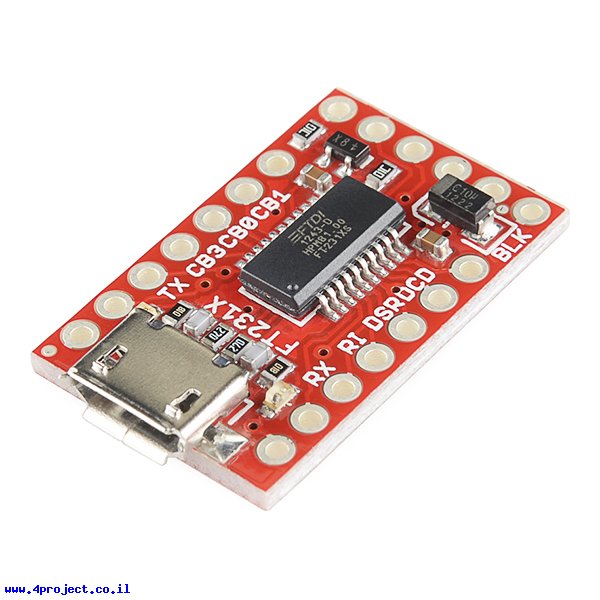

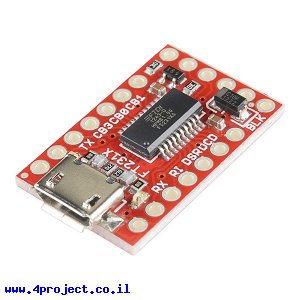

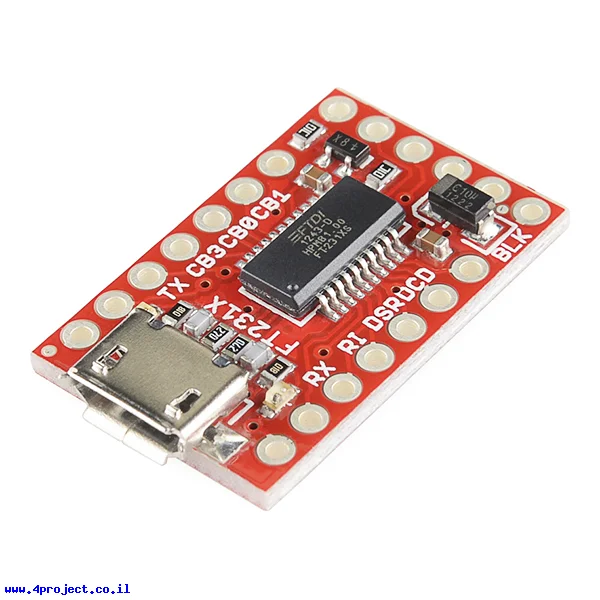

זהו מתאם בין USB לתקשורת טורית ברמות TTL המבוסס על רכיב פופולרי FT231X.
קווי התקשורת של הרכיב נועדו לעבוד -3.3V, אבל את מתח קווי ה-VCC ו-DTS אפשר לשנות בין 5V ל-3.3V בעזרת גשרון הלחמה בצידו האחורי של הכרטיס.
כברירת מחדל גשרון זה מוגדר ל-5V. אם תרצו חשנות את הפעולה שלהם ל-3.3V, תצטרכו לחתוך את החיבור הקיים של הגשרון ולהלחים את הפד האמצעי לצד ה-3.3V של הגשרון.
כרטיס זה מאפשר חיבור לכל הקווים של רכיב ה-FT231X. קווי התקשורת הפופולריים מסודרים בצד הנגדי למחבר ה-USB כך שאפשר להשתמש בכרטיס לצריבת כרטיסי Arduino או בקרים אחרים.
קו ה-DTR בצד זה מאפשר לעשות Reset לכרטיס לאחר הצריבה.
מתח של 3.3V בקווי התקשורת יתאים גם לכרטיסי ארדואינו הפועלים ב-3.3V וגם לאלה הפועלים ב-5V, אבל את מתח קווי ה-VCC ו-DTS תצטרכו להתאים למתח הכרטיס בעזרת הגשרון.
מחלקות עם מוצרים דומים:
מאפיינים:
- חיבור: USB-microB
- תקשורת: USB ,UART
- אורך: 27 מ"מ
- רוחב: 17 מ"מ
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: קופסה קטנה
