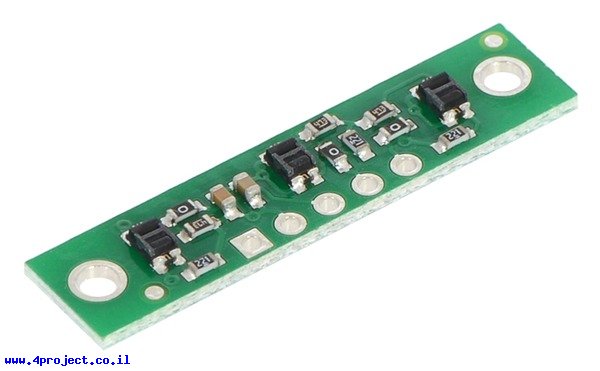

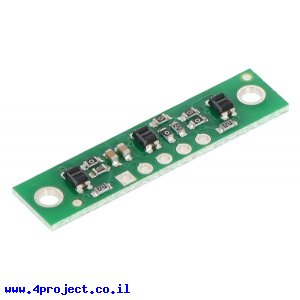

כל החיישנים מחוברים יחד לאספקת המתח והיציאה של כל אחד מחוברת דרך מחלק מתח כך שאפשר לדגום את הסיגנל בעזרת כניסה אנלוגית של מיקרובקר.
מעל משטח עם השתקפות נמוכה (שחור) מתח בקו היציאה של כל חיישן יהיה קרוב למתח ה-VCC המסופק. מעל משטח עם השתקפות גבוהה (לבן) מתח בקו היציאה יהיה קרוב לאדמה.
החיישנים מרוחקים 9.525 מ"מ אחד מהשני, מה שמאפשר לכסות קו שחור בתחרויות רובוטים שלרוב העובי שלו הוא כ-19 מ"מ.
אפשר גם לחבר את ה-OUT של החיישן למשווה שיתן חיווי "1" או "0" כשהמתח חוצה רמה מסויימת המציינת את צבע (השחור או הלבן) של המשטח.
מרחק המקסימלי המומלץ מהמשטח הוא כ-6 מ"מ. המרחק האופטימלי הוא 3 מ"מ.
הרכיב מגיע עם מחברי שורה של 5 פינים 2.54 מ"מ (ישרים וב-90 מעלות).
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: QTR-3A
- יצרן: Pololu
- מתח עבודה: 5 V
- זרם: 50 mA
- אורך: 32 מ"מ
- רוחב: 8 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
