גלגל שיניים 32P, ציר D1-15T, דלרין - 44 שיניים

מספר קטלוגי: 4P-4535 / SC-RSA32-3H8-44
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

גלגל שיניים 32P, ציר D1-15T, דלרין - 44 שיניים
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת 32P פלסטיק למנועי סרוו.

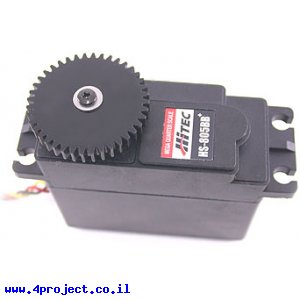

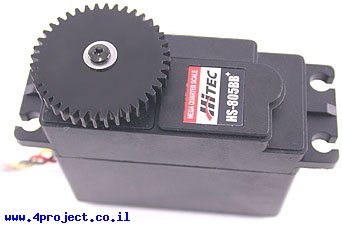

זהו גלגל שיניים בעל 44 שיניים עם פסיעה (pitch) של 32P העשוי מדלרין (Delrin).

גלגל שיניים זה מיועד להתלבש על ציר D1 בעל 15 שיניים של מנועי סרוו מחברת Hitec.
המנועים הגדולים (Heavy duty) של החברה בדרך כלל כוללים ציר D1.
תצטרכו בורג המתאים לציר המנוע כדי לחזק את גלגל השיניים לציר.

אם אתם משתמשים בפרופילים מסדרת ה-Actobotics כך שהצירים מורכבים בחורים הגדולים של הפרופילים, תוכלו להתאים את גלגלי השיניים המתאימים לפי ההסבר הבא:
  • מרחק בין החור הראשון לשני (מרחק A בתמונה המצורפת) הוא 0.75", סכום השיניים של גלגלי שיניים 32P צריך להיות 48.
  • מרחק בין החור הראשון לשלישי (מרחק B בתמונה המצורפת) הוא 1.50", סכום השיניים של גלגלי שיניים 32P צריך להיות 96.
  • מרחק בין החור הראשון לרביעי (מרחק C בתמונה המצורפת) הוא 2.25", סכום השיניים של גלגלי שיניים 32P צריך להיות 144.
לדוגמה, אם אתם צריכים יחס של 1:3 ואתם משתמשים בגלגל שיניים 32P בעל 12 שיניים המורכב בחור הראשון, תצטרכו גלגל שיניים 32P בעל 36 שיניים שיורכב בחור השני (48 פחות 12).

מחלקות עם מוצרים דומים:

מאפיינים:

  • מספר שיניים: 44
  • פסיעת שיניים: 32DPI
  • חומר: Delrin
  • צורת ציר: D1-15T
  • עובי: 3/16" (4.7625 מ"מ)
  • קוטר חיצוני: 1.438"
  • קוטר תמסורת: 1.3750"

מוצרים שיכולים לעניין אתכם:

נתוני משלוח (הסבר):

  • משקל: 10 גרם
  • אריזה מינימלית: מעטפה מרופדת
