גלגל שיניים 32P לציר 4 מ"מ, פליז - 16 שיניים

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת 32P עם הידוק.

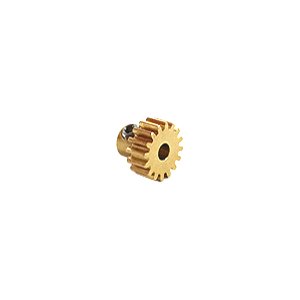

זהו גלגל שיניים קטן בעל 16 שיניים עם פסיעה (pitch) של 32P העשוי מפליז (Brass).

גלגל שיניים זה מיועד לצירים בקוטר של 4 מ"מ ומתאים מצויין למנועי DC בקוטר 25 מ"מ.

הידוק לציר נעשה ע"י בורג אלן 10-32 הכלול.
כדי להדק את הבורג תצטרכו מפתח אלן 3/32".

אם אתם משתמשים בפרופילים מסדרת ה-Actobotics כך שהצירים מורכבים בחורים הגדולים של הפרופילים, תוכלו להתאים את גלגלי השיניים המתאימים לפי ההסבר הבא:

• מרחק בין החור הראשון לשני (מרחק A בתמונה המצורפת) הוא 0.75", סכום השיניים של גלגלי שיניים 32P צריך להיות 48.
• מרחק בין החור הראשון לשלישי (מרחק B בתמונה המצורפת) הוא 1.50", סכום השיניים של גלגלי שיניים 32P צריך להיות 96.
• מרחק בין החור הראשון לרביעי (מרחק C בתמונה המצורפת) הוא 2.25", סכום השיניים של גלגלי שיניים 32P צריך להיות 144.

לדוגמה, אם אתם צריכים יחס של 1:5 ואתם משתמשים בגלגל שיניים 32P בעל 16 שיניים המורכב בחור הראשון, תצטרכו גלגל שיניים 32P בעל 80 שיניים שיורכב בחור השלישי (96 פחות 16).

מחלקות עם מוצרים דומים:

• מכניקה

מאפיינים:

• מספר שיניים: 16
• פסיעת שיניים: 32DPI
• חומר: פליז
• צבע: צהוב
• קוטר ציר: 4 מ"מ
• קוטר חיצוני: 14.2748 מ"מ (0.562")
• קוטר תמסורת: 12.7 מ"מ (1/2")

מוצרים שיכולים לעניין אתכם:

• גלגלי שיניים עם פסיעה 32DPI
• מוטות פלדה בקוטר 4 מ"מ
• מנועי DC עם ציר בקוטר 4 מ"מ
• מנועי צעד עם ציר בקוטר 4 מ"מ

קישורים:

• קובץ STEP/STP

נתוני משלוח (הסבר):

• משקל: 8 גרם
• אריזה מינימלית: מעטפה מרופדת
