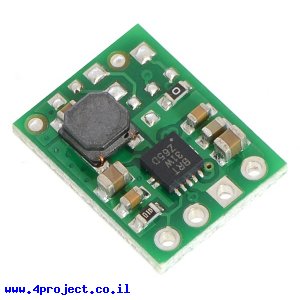

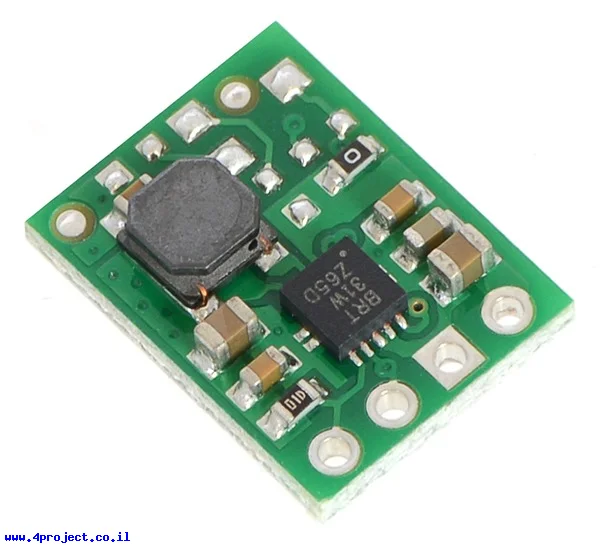

מודול זה יכול להמיר את מתח הכניסה בין 0.5V ל-5.5V בצורה יעילה מאוד למתח יציאה קבוע של 3.3V.
הרכיב יכול לספק זרם עד 1.2A, תלוי במתחי הכניסה והיציאה.
כאשר מתח הכניסה גבוה יותר ממתח היציאה, הרכיב נכנס אוטומטית למצב הורדת מתח בצורה לינארית (פחות יעילה מהשיטה הממותגת).
לרכיב יש 4 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- SHDN - ShutDown - כיבוי המודול
קו ה-SHDN מחובר ל-VIN דרך נגד של 100KOhm, מה שמחזיק את המודול במצב פעיל כברירת מחדל.
כאשר קו ה-SHDN מורד ל-0 לוגי (מתחת ל-0.4V), המודול מפסיק את אספקת המתח וצריכת הזרם תהיה קטנה מ-100uA.
מתח היציאה יכול להגיע ל-3.45V כאשר עומס לא מחובר לקו היציאה של הרכיב.
בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 16V.
הרכיב מגיע עם שורה של 4 פינים ישרים ו-4 פינים בזווית של 90 מעלות.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: U1V11F3
- יצרן: Pololu
- סוג המרה: מעלה מתח
- מתח כניסה: 500mV~3.3V
- מתח עבודה: 3.3V
- זרם: 1.2A
- אורך: 15.2mm
- רוחב: 11.43mm
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
