בקר מנוע DC ל-2 מנועים עד 0.7A - רכיב A4990

מספר קטלוגי: 4P-3422 / POL-2137
מחיר / מחירים
29.10 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 4

- מלאי ספק: בודקים...


אמורות להיות לנו 4 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

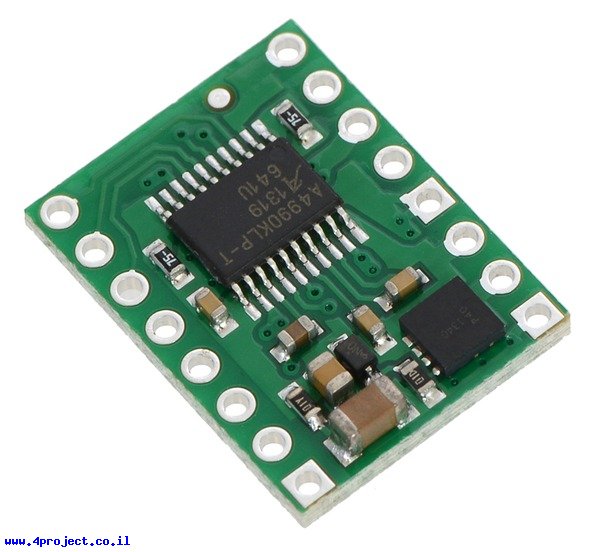

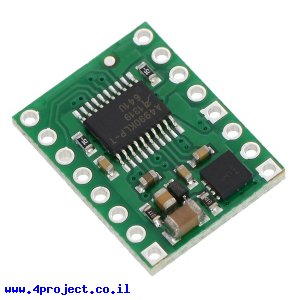

זהו בקר לשני מנועי DC המבוסס על רכיב A4990 של חברת Allegro. רכיב זה יכול לספק עד 0.7A של זרם רציף לכל אחד מהמנועים שלו וכולל הגנות פנימיות מפני מתח הפוך, מתח נמוך, מתח גבוה, קצרים והתחממות של הרכיב. גודל הקטן ל הכרטיס וטווח המתחים הרחב שהרכיב יכול לעבוד בהם מייצר פתרון טוב לרובוטים קטנים.

תכונה מיוחדת של הרכיב היא היכולת שלו להגביל את הזרם כאשר הצריכה עולה מעל כ-0.9A. מהבדיקות שהיצרן ערך, לרוב הגנת הטמפרטורה נכנסת לפעולה לפני שמגיעים לזרמים אלה, כך שמומלץ לקרר את הרכיב בעזרת גוף קירור ואולי אפילו מאוורר.

הרכיב יכול לעבוד עם מתחי כניסה בין 6V ל-32V וקווי הבקרה שלו מתאימים גם לפרוייקטים הפועלים ב-5V וגם ב-3.3V (בין 2V ל-5.5V).

חיבורי הכרטיס מסודרים כך שבצד אחד נצמאת הבקרה ובצד השני מתח וחיבור המנועים.
קוים IN1-4 שולטים על מהירויות וכיוון הסיבוב של המנועים, ראו מפרט טכני לפרטים נוספים.

יציאות ה-EF1-2 הם קוים "צפים" שיורדים ל-"0" לוגי כשהרכיב מזהה בעיה כלשהי. כדי לחבר את הקו למיקרובקר אתם צריכים לחבר אותו ל-VCC ע"י נגד pull-up חיצוני או נגד פנימי שיכול להיות שיש לכם כבר במיקרובקר.

הכרטיס מגיע עם שורה של פינים להלחמה.

מאפיינים:

  • דגם: A4990
  • יצרן: Pololu
  • מתח עבודה: 2.0 - 5.5 V
  • מתח כניסה: 6 - 32V
  • זרם רציף מקסימלי: 700 mA
  • זרם רגעי מקסימלי: 900 mA
  • מספר ערוצים: 2
  • תקשורת: Digital ,PWM
  • אורך: 20.3 מ"מ
  • רוחב: 15.2 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 4 גרם
  • אריזה מינימלית: מעטפה מרופדת
