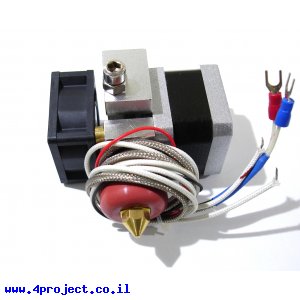

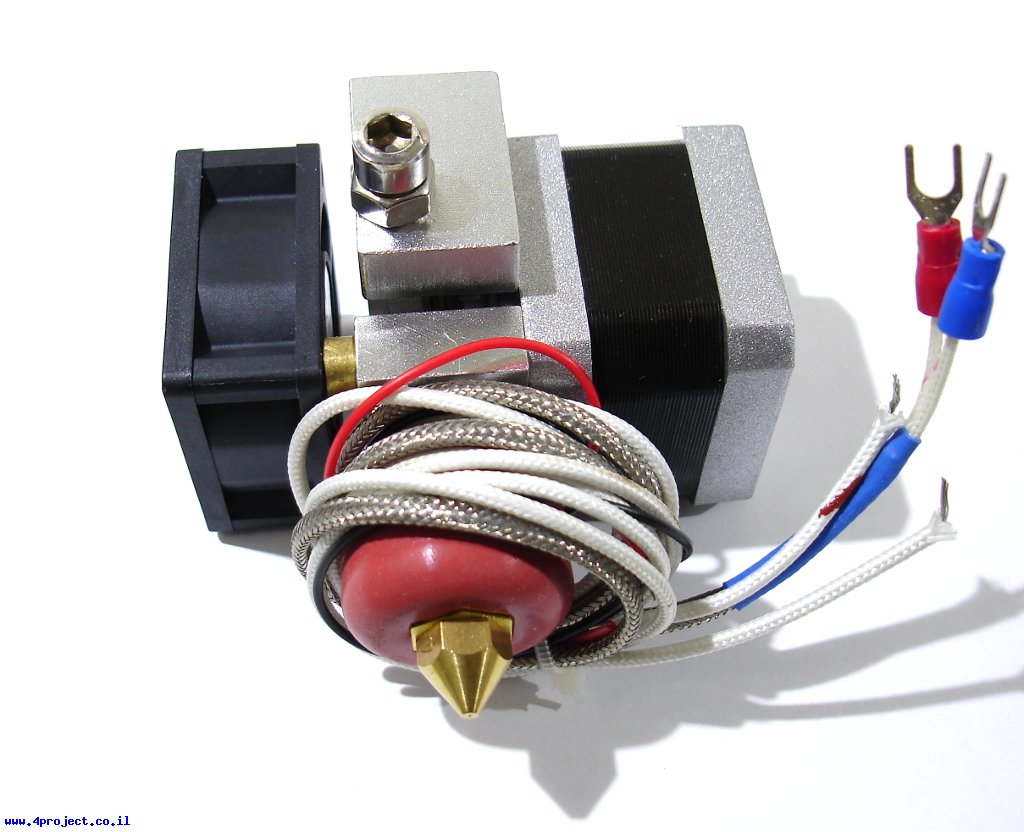

הראש כולו עשוי מחלקים מתכתיים וכולל:
- מנוע צעד מדגם 42HB34F08AB
- גוף חימום עגול המותאם לעבודה ב-12V הכולל חיישן טמפרטורה לחימום הצד החם של הראש (Hot end)
- דיזה 0.4 מ"מ
- מאוורר 40x40 מ"מ לקירור הצד הקר של הראש (Cold end)
- חוטים עם מחבר למנוע צעד
גוף החימום של הראש מתאים לעבודה ב-12V ויכול להתחבר לכרטיס RAMPs הנפוץ בתחום מדפסות ה-3D.
חיישן הטמפרטורה שמחובר לראש הוא מסוג K-Type ודורש שימוש במגבר מיוחד כדי להתאים את החיווי למיקרובקר (החוטים בשרוול המתכתי עם נעלי הכבל).
החלקים של הראש מתאימים לפלסטיק בקוטר 1.75 מ"מ.
גוף החימום של הראש מתוכנן לעבוד בטמפרטורות בין 180 ל-230 מעלות. עליה מעל ל-280 מעלות תשרוף את הרכיב.
מומלץ לפרק את הדיזה ולנקות את שאריות השבבים שיכלו להישאר שם בתהליך היצור.
החוטים של הראש הם באורך 50 ס"מ.
סרטון הסבר על הראש והחלקים הפנימיים שלו בקרוב...
מחלקות עם מוצרים דומים:
מאפיינים:
- קוטר: 0.4 מ"מ
- קוטר פנימי: 1.75 מ"מ
- מתח עבודה: 12V
נתוני משלוח (הסבר):
- משקל: 450 גרם
- אריזה מינימלית: קופסה בינונית
