מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת בקרים אחרים.

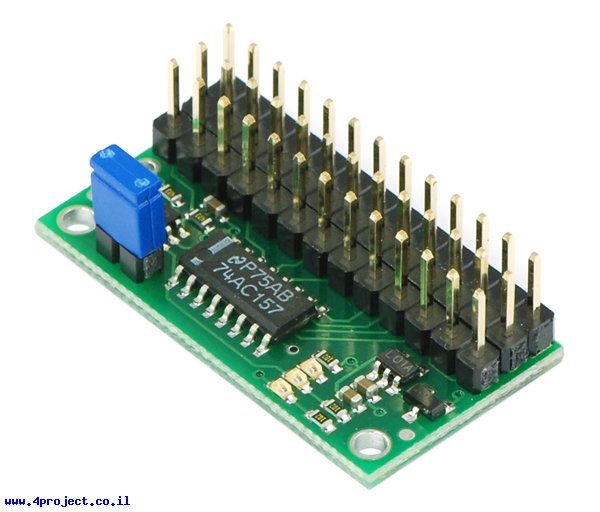

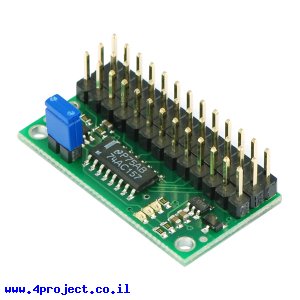

כרטיס קטן זה הוא מרבב אותות PWM בעל 4 ערוצי יציאה שיכולים להיות מוזנים מ-4 ערוצי Master או 4 ערוצי Slave. הבחירה נעשת ע"י ערוץ PWM נוסף.
כאשר אות PWM בערוץ הבחירה קצר מ-1.6mSec, יציאות ה-OUT יעבירו את האותות מכניסות ה-Master, אחרת הם יעבירו את כניסות ה-Slave.
כאשר ערוץ הבחירה לא רואה אות PWM תקני (10-100Hz, 0.5-2.5mS) יש שתי אפשרויות לפעולה. כאשר גשרון J1 פתוח, כל היציאות ישארו ב-"0" לוגי עד שאות PWM תקין לא יחזור לערוץ הבחירה. כאשר הגשרון סגור, המרבב יעביר את הכניסות של ה-Master.
דוגמא לשימוש במרבב כזה:
שני מקלטי שליטה מרחוק במערכת, אחד של המדריך והשני של התלמיד. קו הבחירה מחובר לערוץ נוסף שנשלט ע"י המדריך, כך שהוא יכול להעביר את השליטה על המערכת לתלמיד.
דוגמא נוספת:
במקום המקלט של התלמיד יש מיקרובקר שמסוגל לשלוט עצמאית על המערכת אבל המפעיל עדיין יכול לעבור לשליטה ידנית אם יש צורך.
המתחים שמסופקים ע"י קוי ה-Master צריכים להיות בין 2.5V ל-15V. מתחים אלה משמשים לאספקת מתח הצרכנים שמחוברים לכרטיס (מנועי סרוו לדוגמא). המעגל הלוגי יקבל מתח של 5V מהמייצב שעל הכרטיס (או קרוב למתח ההזנה אם הוא מתחת ל-5V). אסור שמתח קוי הבקרה של אותות ה-PWM יעלה מעל למתח המסופק למעגל הלוגי!
המוצר מגיע מורכב ולא דורש הלחמות.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: Pololu
- מספר כניסות: 2x 4
- מספר יציאות: 4
- מתח כניסה: 2.5 - 15V
- מתח עבודה: up to 5V
- תקשורת: PWM
קישורים:
נתוני משלוח (הסבר):
- משקל: 7 גרם
- אריזה מינימלית: קופסה קטנה
