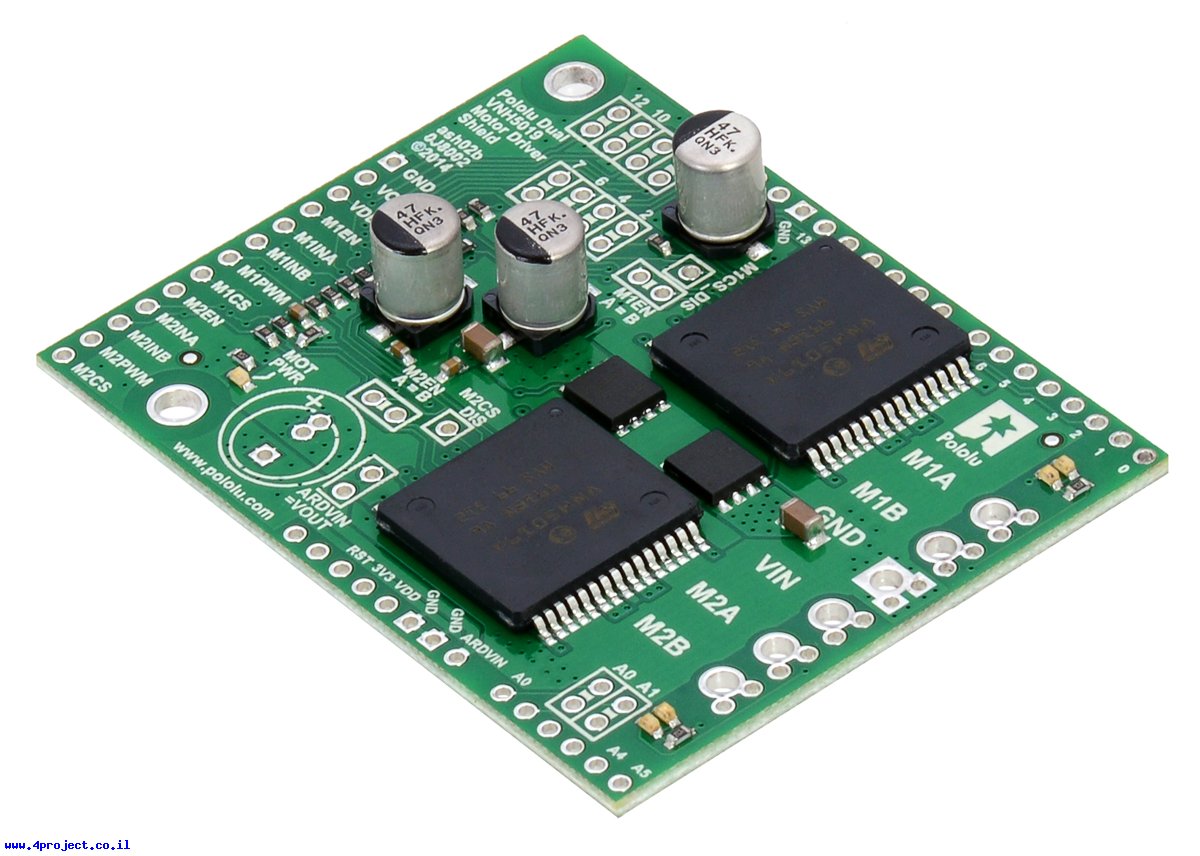

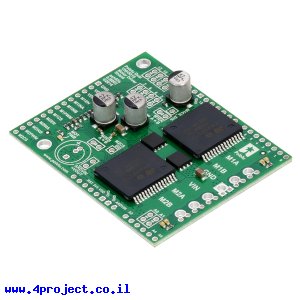

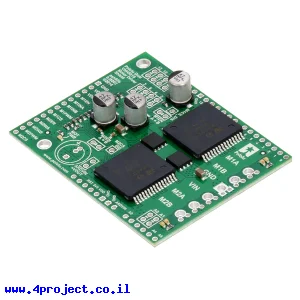

מגן Arduino - בקר לשני מנועי DC עד 24V/12A

מספר קטלוגי: 4P-4190 / POL-2507
מחיר / מחירים
233.80 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 5

- מלאי ספק: בודקים...


אמורות להיות לנו 5 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

זהו מגן עם שני בקרי מנוע DC המבוססים על רכיב VNH5019 ורכיבים נוספים הדרושים להפעלה והגנות מפני מתחים הפוכים, מתח יתר, הגנה מפני התחממות וכו'.

רכיבים אלה יכולים לספק זרם קבוע של עד 12A באופן רציף, או זרם רגעי של 30A לכל ערוץ. אפשר לחבר את שני הערוצים יחד ולקב 24A רציף או 60A רגעי.
רצוי מאוד להשתמש בגופי קירור כדי לקרר את הרכיב, כך שאפשר יהיה להגיע לזרמים גבוהים יותר.

רמות הלוגיות של הרכיב הם בין 2.5 ל-5V, כך שיהיה קל מאוד לחבר אותו למערכות הפועלות ב-3.3V וגם ל-5V.

צורת המעגל מותאמת לחיבור לכרטיסי Arduino, אבל כוללת גם את כל הקווים בשורת חיבורים נוספת, כך שאפשר יהיה לעבוד איתו גם פרוייקטים שלא משתמשים בכרטיס ארדואינו.
גרסה זו של המעגל מותאמת לחיבורים של כרטיסי הארדואינו מדגם R3.

בקרי מנוע אלה כוללים חישן זרם המחובר לקווי M1CS ו-M2CS, כך שהארדואינו שלכם יוכל לדעת עד כמה המנוע עמוס. החישן מוציא כ-0.14 וולט לאמפר ביציאות.

שימו לב!
הבקרים יכולים להיות חמים מאוד בעבודה הרגילה שלהם, עוד לפני שהם מגנים על עצמם מפני התחממות יתר.

הכרטיס מגיע עם המחברים המופיעים בתמונה, עליכם להלחים אותם בעצמכם.

מאפיינים:

  • דגם: VNH5019
  • יצרן: Pololu
  • מתח כניסה: 5.5 - 24 V
  • מתח עבודה: 2.5 - 5.5 V
  • זרם רציף מקסימלי: 12 A
  • זרם רגעי מקסימלי: 30 A
  • מספר ערוצים: 2
  • אורך: 65 מ"מ
  • רוחב: 51.31 מ"מ
  • √RoHS

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 35 גרם
  • אריזה מינימלית: קופסה קטנה
