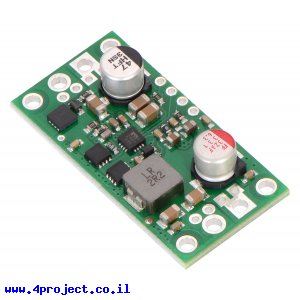

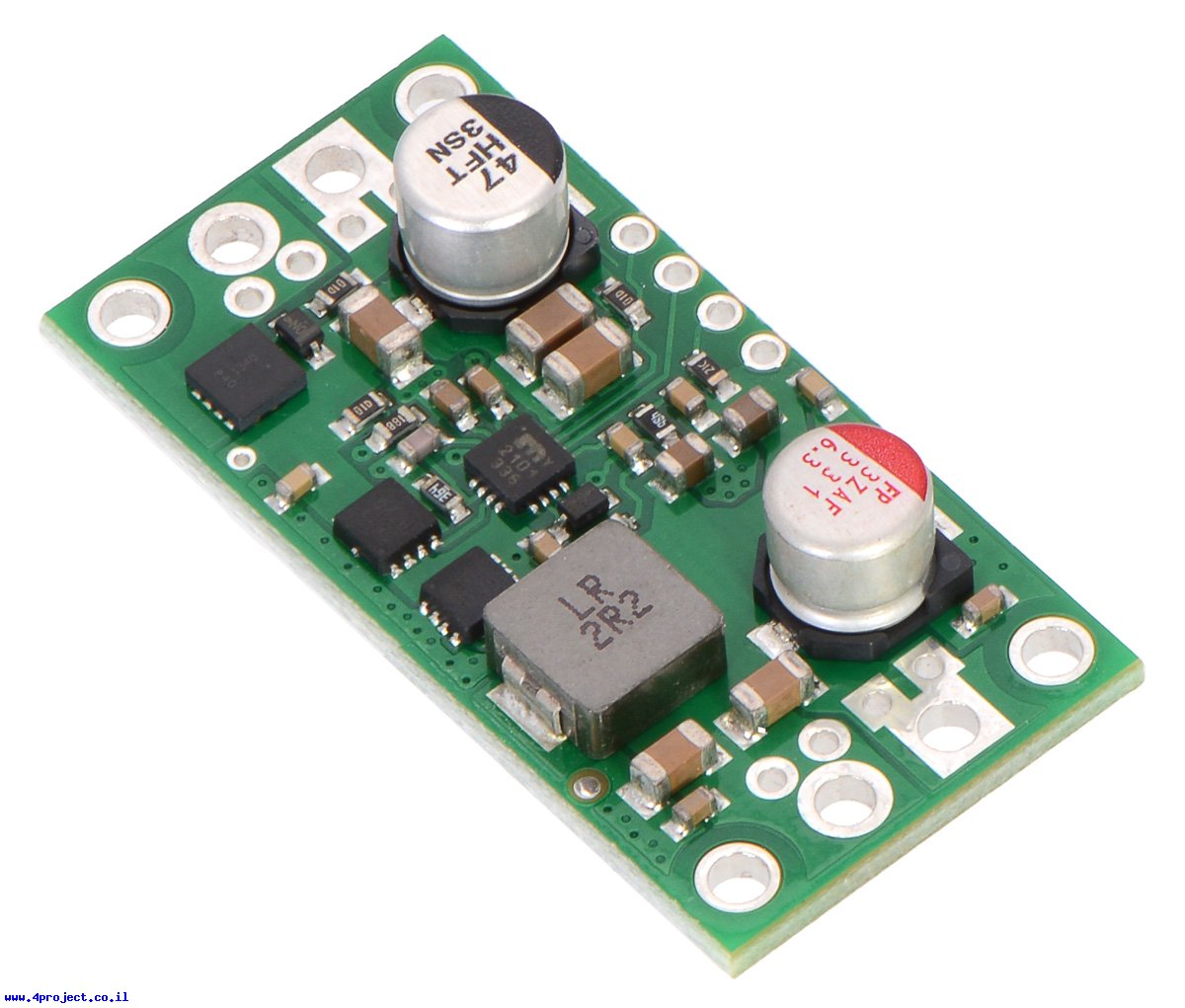

זהו מודול ממיר מתח מדגם D24V60F5.
מודול זה יכול להוריד את מתח הכניסה בין 5V ל-38V בצורה יעילה מאוד למתח יציאה קבוע של 5V.
את מתח היציאה אפשר לשנות ע"י הלחמת נגד נוסף.
הרכיב יכול לספק עד 6A בצורה רציפה, תלוי במתח הכניסה ופיזור החום מהרכיב.
הרכיב משנה את תדר המיתוג בהתאם לצריכת הזרם כדי לשפר את היעילות, כך שיכול להיות שיהיה קשה להתאים קבלי סינון לתדר העבודה של המודול.
תדר המיתוג האופייני של המודול הוא באיזור ה-470KHz.
לרכיב יש 6 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- Enable - הפעלת המודול
- PG - Power Good - מציין האם המודול מספק את המתח הרצוי בצורה טובה
- FB - Feedback - קו בקרת מתח היציאה
קו ה-Enable מחובר ל-VIN דרך נגד של 100KOhm, מה שמחזיק את המודול במצב פעיל כברירת מחדל.
כאשר קו ה-Enable מורד ל-0 לוגי (מתחת ל-0.6V), המודול מפסיק את אספקת המתח והצריכת הזרם תרד לכ-10uA - 20uA לכל וולט בכניסה למודול.
קו ה-PG - Power Good יציין שהמתח ביציאה עומד בטווח של 90% מהמתח הרצוי, כלומר הקו ירד ל-"0" לוגי כאשר מתח היציאה ירד מתחת ל-4.5V כשעובדים במצב של 5V.
קו זה הוא open-drain, כך שדרוש נגד pull-up כדי לקבל חיווי תקין.
קו ה-FB Feedback משמש לשינוי מתח היציאה. תוכלו להלחים נגד בין קו ה-FB ל-VOUT הנמצא לידו כדי לשנות את המתח לפי הנוסחאות הבאות:
VOUT = ((5.24 x R) / (16.2KOhm + R) + 1) x 0.8V
R = (VOUT - 0.8V) / (5V - VOUT) x 16.2KOhm
מהנוסחה השניה אפשר לחשב שאם אתם רוצים שהמודול יוציא 3.3V, צריך להלחים נגד של כ-23.7KOhm.
המתח המינימלי שאפשר להוציא מהמודול הוא 0.8V.
שימו לב כי הקו VOUT שנמצא ליד ה-FB לא נועד לספק זרם לפרוייקט, אלא רק לשמש כקו המשוב לטובת הלחמת הנגד.
מתח המינימלי שתוכלו לספק למודול תלוי במתח ה-Dropout שמשתנה בהתאם לזרם שצורכים מהמודול. ראו תרשים מצורף.
המעגל כולל הגנות מפני מתח נמוך או הפוך, קיצור היציאה והגנה מפני התחממות יתר.
הרכיב מגיע עם שורת פינים ישרים ושני מחברי טרמינל לחיבור נוח יותר של המתחים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: D24V60F5
- יצרן: Pololu
- מתח כניסה: 5V~38V
- מתח עבודה: 5V
- זרם: 6A
- אורך: 40.6 מ"מ
- רוחב: 20.3mm
נתוני משלוח (הסבר):
- משקל: 10 גרם
- אריזה מינימלית: קופסה קטנה
