מוצר זה לא נמכר יותר, אבל תוכלו למצוא מוצרים דומים במחלקת חיישני מגנט / כיוון.

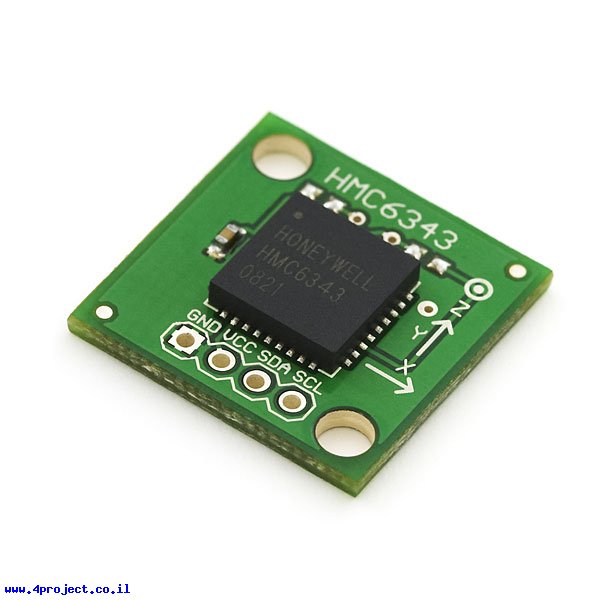

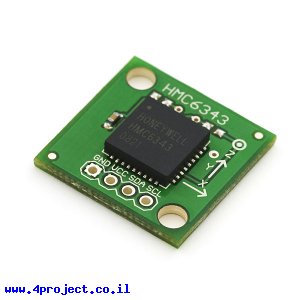

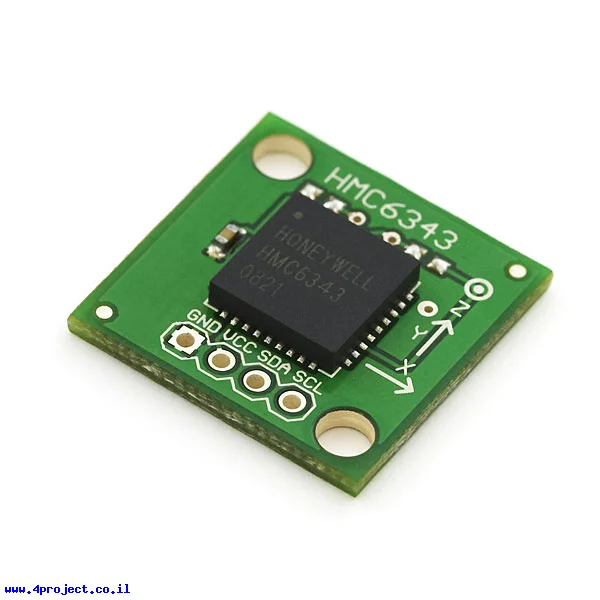

רכיב ה-HMC6343 הוא מצפן דיגיטלי מבית Honeywell עם פיצוי נטיה. רכיב זה כולל חיישני מגנט ל-3 צירים, חיישני תאוצה ל-3 צירים וליבה של בקר PIC כדי לבצע את כל החישובים. מה שאתם מקבלים מההרכב הזה - זה כיוון מדוייק אפילו אם המודול לא מוחזק בצורה אופקית. מצפן רגיל (בלי פיצוי נטיה) לא יוכל לספק חיווי אמין במצבים כאלה. רכיב HMC6343 חיוני לפרוייקטים מהחיים האמיתיים שדורשים חיווי כיוון. מי אמר שרובוטים חייבים להשאר מקבילים לקרקע?
חוץ מחיווי הכיוון, מודול זה מסוגל לספק מידע גולמי משלושלת חיישני המגנוט שלו, שלושת חיישני התאוצה, זווית אופקית וזווית אנכית.
מחלקות עם מוצרים דומים:
מאפיינים:
- תקשורת: I2C
- מתח עבודה: 2.7 - 3.6V
- זרם: 4.5mA @ 3.3V
- רזולוציה: 2 מעלות
- קצב עדכון: 10 Hz
- אורך: 20 מ"מ
- רוחב: 20 מ"מ
קישורים:
- מפרט טכני של HMC6343 (קובץ PDF)
- דוגמה של קוד ל-PIC (קובץ ZIP)
- דוגמה לחיבור החישן
- סרטון הדגמה למצפנים דיגיטליים
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: קופסה קטנה
