מוצר זה לא נמכר יותר. משרד התקשורת טוען שעוצמת השידור לרכיבים אלה גבוהה מדי למה שמותר בישראל. תוכלו למצור רכיבי תקשורת אחרים במחלקת תקשורת.

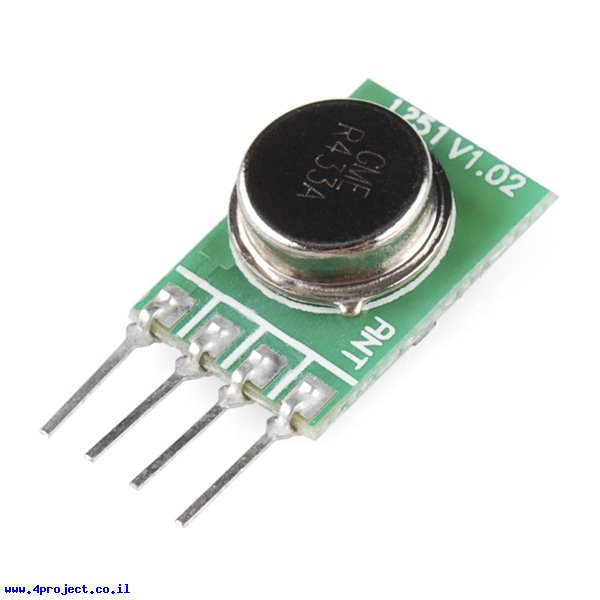

זהו משדר לתקשורת אל-חוטית בתדר 434MHz. בצירוף למקלט 434MHz הנמכר בחנות תוכלו לייצר ערוץ תקשורת חד-כיוונית בין השניים.
מכיוון שרכיב זה הוא רק משדר, כדי לייצר ערוץ תקשורת דו-כיוונית תצטרכו שני מקלטים ושני משדרים, רצוי כאלה שפועלים בתדרים שונים.
משדר זה פשוט מאוד ולא מממש פרוטוקול תקשורת כלשהו, הוא ישלח כל ביט שתתנו לו להעביר כמו שהוא. אתם צריכים לממש פרוטוקול תקשורת שמקודד את השידורים. ראו דוגמה מצורפת לכיוון כללי של מימוש פרוטוקול תקשורת.
כדי להעביר את הנתונים בין המשדר למקלט, הנתונים צריכים להיות מקודדים בצורה כל שהיא. לחבר "1" או "0" לוגי באופן קבוע למשדר לא יאפשר למקלט להינעל על השידורים שלו, צריך שהביטים של השידור יתחלפו כל 30 מילישניות. אפשר לשלוח רצף ביטים של 10101010 באופן קבוע, גם כשאין מה לשדר כדי שהמקלט תמיד יהיה נעול על המשדר. רצוי גם להוסיף שדה CRC להודעות המשודרות כדי לבדוק שהשידור עבר בצורה תקינה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: TWS-BS-3
- מתח עבודה: 3 - 12V
- זרם: 8 mA
- עוצמת שידור: 32 mW
- קצב שידור: 4800 bps
- מרחק מקסימלי: 150 מטר
- אנטנה פנימית: לא
- תקשורת: Digital
קישורים:
- מפרט טכני (קובץ PDF)
- מדריך למשתמש (קובץ PDF)
- ספריה ל-Arduino (קובץ ZIP)
- דוגמה של קוד ל-Arduino (קובץ ZIP)
- דוגמא של פרוייקט עם AVR
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: קופסה קטנה
