יש גרסה חדשה של הכרטיס שמוסיפה עוד קבל סינון וחורים להרכבה.

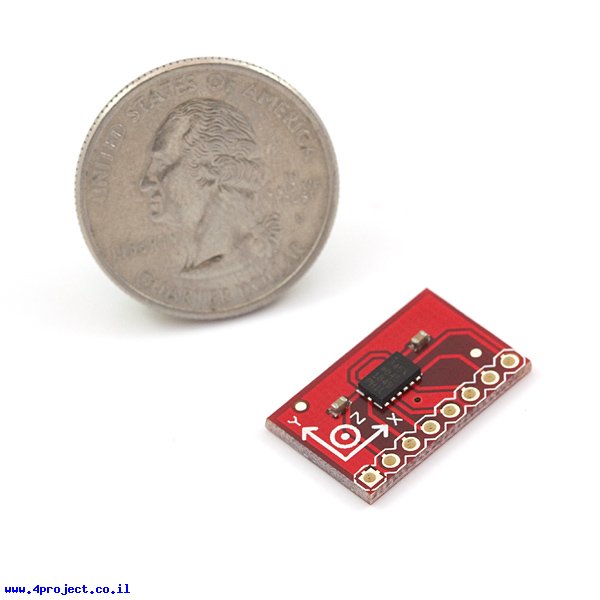

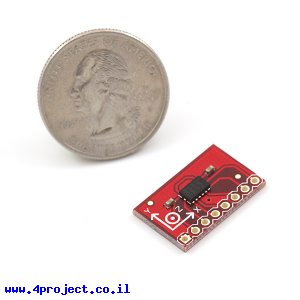

מודול עם חיישן ADXL345 של חברת Analog Devices. זה הוא חיישן תאוצה לשלושה צירים המבוסס על טכנולוגית MEMS עם יציאה דיגיטלית, קטן, בעל צריכת זרם מאוד נמוכה ומאוד מדוייק. רכיב זה יכול למדוד תאוצה סטטית וגם דינמית, מה שאומר שרכיב זה מתאים למדידה של תזוזות (רעידות, התנגשות) וגם ערכי משיכת כדור הארץ (תנועה כללית, טיסנים, טילים) עד 16g לשני הכיוונים. הממשק מאפשר לבחור בין 4 רגישויות של הרכיב: +/-2, +/-4, +/-8, +/-16. רזולוציית הדגימה גם היא ניתנת לשליטה.
הממשק הדיגיטלי מאפשר מספר תכונות מיוחדות כגון זיהוי נקישה או שתי נקישות, זיהוי תנועה או מצב ללא תזוזה, זיהוי תאוצה שעוברת סף שנקבע ע"י המשתמש, זיהוי נפילה חופשית. כל אחת מהתכונות האלה יכולות להפעיל אחד משני קווי הפסיקה (interrupt) של הרכיב.
הרכיב צורך מעט מאוד זרם: 40uA בדגימה של עד 100 פעם בשניה ורק 0.1uA במצב המתנה - מעולה לפרוייקטים מבוססי סוללות.
תקשורת I2C ו-SPI מאוד מפתה, אך המשתמשים דווחו קושי לעבוד עם הרכיב. מומלץ לקרוא את המפרט לפני העבודה עם הרכיב ולפעול בדיוק לפי הנחיות היצרן.
המודול מגיע מורכב עם הרכיב וקבלי סינון.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: ADXL345
- יצרן: Analog Devices
- טווח מדידה: +/- 2g ,+/- 4g ,+/- 8g ,+/- 16g
- רזולוציה: 10/11/12/13 bit
- מספר צירים: 3
- קצב עדכון: 6.25 - 3200 Hz
- מתח עבודה: 2.0 - 3.6 V
- זרם: 40-145 uA active
- זרם: 0.1 uA standby
- תקשורת: I2C ,SPI
- אורך: 21 מ"מ
- רוחב: 13 מ"מ
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- מפרט טכני (קובץ PDF)
- דוגמה של קוד ל-ATMega328 לעבודה עם I2C (קובץ ZIP)
- דוגמה של קוד ל-ATMega328 לעבודה עם הרכיב (קובץ ZIP)
- סרטון הדגמה של הבדלים בין חישני תאוצה וג'ירוסקופים (אנגלית)

נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה מרופדת
