יצאה גרסה חדשה של חיישן ה-BMP085 הכוללת גשרון לביטול נגדי ה-PullUp.

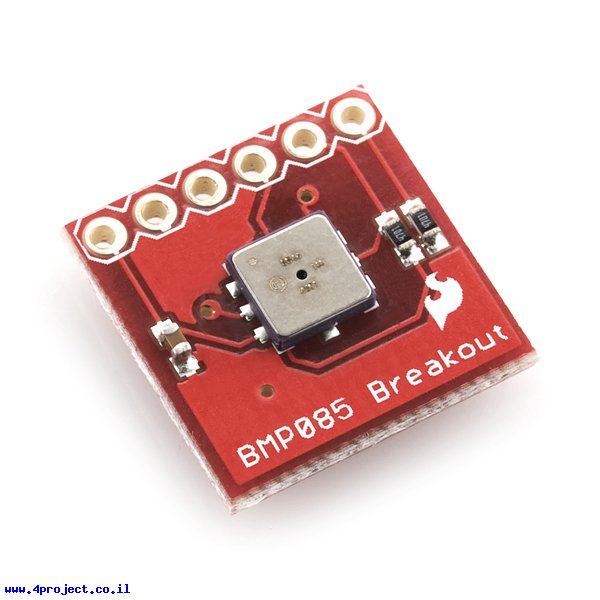

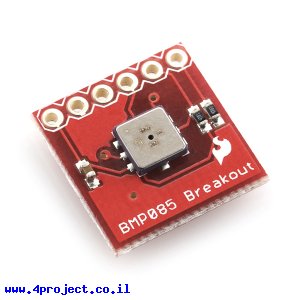

זה הוא מודול עם חיישן לחץ ברומטרי וטמפרטורה BMP085 של חברת Bosch. החיישן מספק טווח מדידה גדול עם דיוק מאוד יפה. החיישן בנוי על בסיס טכנולוגית הפייזו-התנגדות (piezo-resistive) המספקת דיוק גבוה, ליניאריות הנתונים ויציבות לאורך הזמן. החיישן מאוד חסכוני בצריכת הזרם. תקשורת ה-I2C עם החיישן תעבוד היטב עם מיקרו בקרים.
כניסות המתח של החיישן (VDDD ו-VDDA) מחוברים יחד על המודול ומסופקים מקו VCC אחד. על המודול יש גם נגדי pull-up של 4.7K על קווי תקשורת ה-I2C.
מי שלא יודע, אפשר להשתמש במדידת לחץ ברומטרי לזיהוי גובה מעל פני הים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: BMP085
- יצרן: Bosch
- טווח מדידה: 300 - 1100 hPa,–40 to +80 °C
- רזולוציה: 0.01 hPa,±0.1℃
- דיוק: +/- 1hPa
- דיוק: ±0.5℃
- מתח עבודה: 1.62 - 3.6V
- זרם: 650uA max active
- זרם: 0.1uA standby
- תקשורת: I2C
- אורך: 16.5 מ"מ
- רוחב: 16.5 מ"מ
קישורים:
- שרטוט (קובץ PDF)
- מפרט מקוצר (קובץ PDF)
- מפרט מורחב (קובץ PDF)
- דוגמה של קוד ל-ATMega328 (קובץ ZIP)
- דוגמה לחיבור
- מדריך למשתמש
- קבצי Eagle (קובץ ZIP)
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: קופסה קטנה
