מוצר זה לא מיותר יותר, תוכלו למצוא מוצרים דומים במחלקת הג'ירוסקופים.
זה הוא מודול עם ג'רוסקופ שני צירים LPR530AL למדידת טווחים של +/- 1200 או 300 מעלות בשניה בצירים X ו-Y המבוסס על טכנולוגית MEMS.
הרכיב כולל מגבר אות יציאה של 4 לכל ציר שמגביר את הרגישות פי 4 ומקצר את הטווח ל-300 מעלות לשניה.
זו היא הגרסה החדשה של הכרטיס בו הוסרו נגדים R5 ו-R8 וקבלים C1 ו-C2 הוחלפו בגשרון כדי לבטל את מעגל הסינון שעל הלוח שהפריע לפעולה תקינה של הכרטיס.

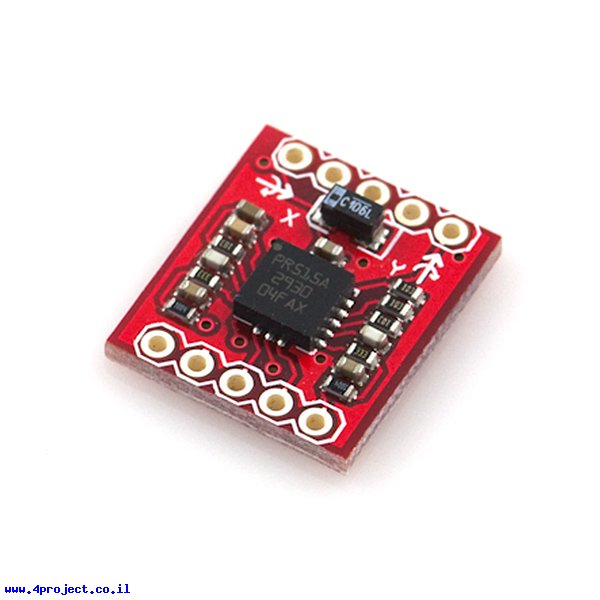

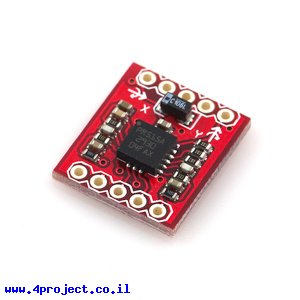

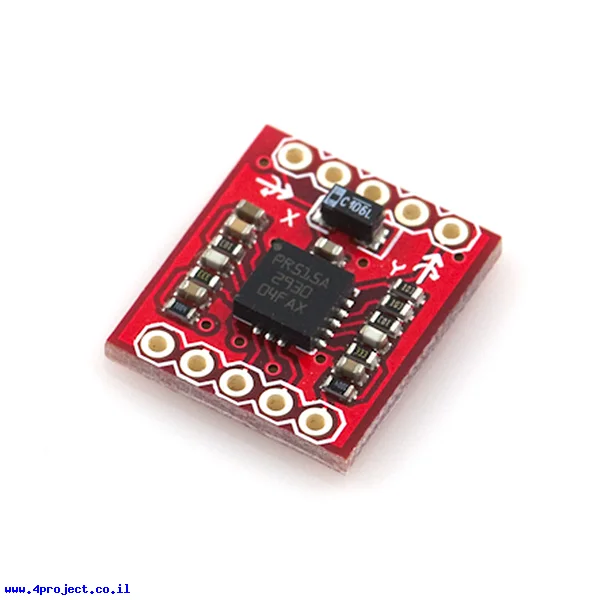

התמונות מראות עדיין את הגרסה הקודמת של הכרטיס עם הרכיבים מורכבים, נעדכן אותם בקרוב.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: LPR530AL
- יצרן: ST
- טווח מדידה: +/- 1200 deg/Second ,+/- 300 deg/Second
- רזולוציה: 0.83 mV/deg/sec for 1200 deg/sec
- רזולוציה: 3.33 mV/deg/sec for 300 deg/sec
- מספר צירים: 2 (X/Y)
- קצב עדכון: 140 Hz
- מתח עבודה: 2.7 - 3.6 V
- זרם: 6.8 mA @ 3V active
- זרם: 1 uA @ 3V sleep
- תקשורת: Analog
- אורך: 17.8 מ"מ
- רוחב: 15.5 מ"מ
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (קובץ PDF)
- סרטון הדגמה של הבדלים בין חישני תאוצה וג'ירוסקופים (אנגלית)
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: קופסה קטנה
