אין לנו תחליף ישיר לחיישן זה, אבל תוכלו למצוא רכיבים אחרים במחלקת הג'ירוסקופים.

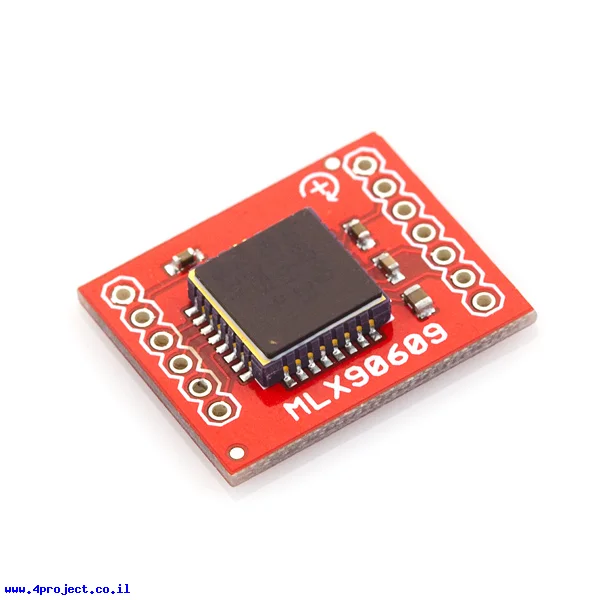

זה הוא מודול עם ג'רוסקופ ציר אחד MLX90609 של חברת Melexis למדידת טווחים של +/- 75 מעלות בשניה בציר Z המבוסס על טכנולוגית MEMS. הרכיב כולל ממשק האנלוגי וגם דיגיטלי (SPI).
הרכיב כולל גם יציאה מחיישן הטמפרטורה הפנימי.
אפשר לזהות את דגם הרכיב (טווח מדידה) לפי זה שאין עליו סימוני צבע בהשוואה לדגמים אחרים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MLX90609
- יצרן: Melexis
- טווח מדידה: +/- 75 deg/Second
- רזולוציה: 26.67 mV/deg/sec
- רזולוציה: 11 bit
- מספר צירים: 1 (Z)
- מתח עבודה: 4.75 - 5.25 V
- זרם: 16 mA
- תקשורת: Analog ,SPI
- אורך: 23 מ"מ
- רוחב: 20 מ"מ
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- מפרט טכני (קובץ PDF)
- דוגמה של קוד ל-PIC16F88 (קובץ ZIP)
- סרטון הדגמה של הבדלים בין חישני תאוצה וג'ירוסקופים (אנגלית)
- דוגמה לחיבור
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: קופסה קטנה
