בקר מנוע DC ל-2 מנועים עד 1.2A - רכיב DRV8835 - צורת מגן Arduino

מספר קטלוגי: 4P-4829 / POL-2511
מחיר / מחירים
34.00 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 10

- מלאי ספק: בודקים...


אמורות להיות לנו 10 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

זהו כרטיס קטן המאפשר לכם לשלוט על שני מנועי DC ישירות מכרטיס ה-Arduino שלכם.
הכרטיס מבוסס על בקר מנוע DRV8835 המסוגל לספק עד 1.2A לשני מנועים הפועלים במתחים בין 1.5V ל-11V (או 2.4A למנוע אחד המחובר לשני הערוצים)

הכרטיס מתוכנן לעבוד עם כרטיסי Arduino ומשתמש בקווים 7, 8, 9 ו-10 לשליטה על הבקר. הוא אמור לעבוד עם כל כרטיס ארדואינו המסוגל לספק אות PWM לקווים 9 ו-10.

היצרן מספק ספריה לסביבת פיתוח ארדואינו שתאפשר לכם לשלוט בקלות על שני הערוצים של הבקר.

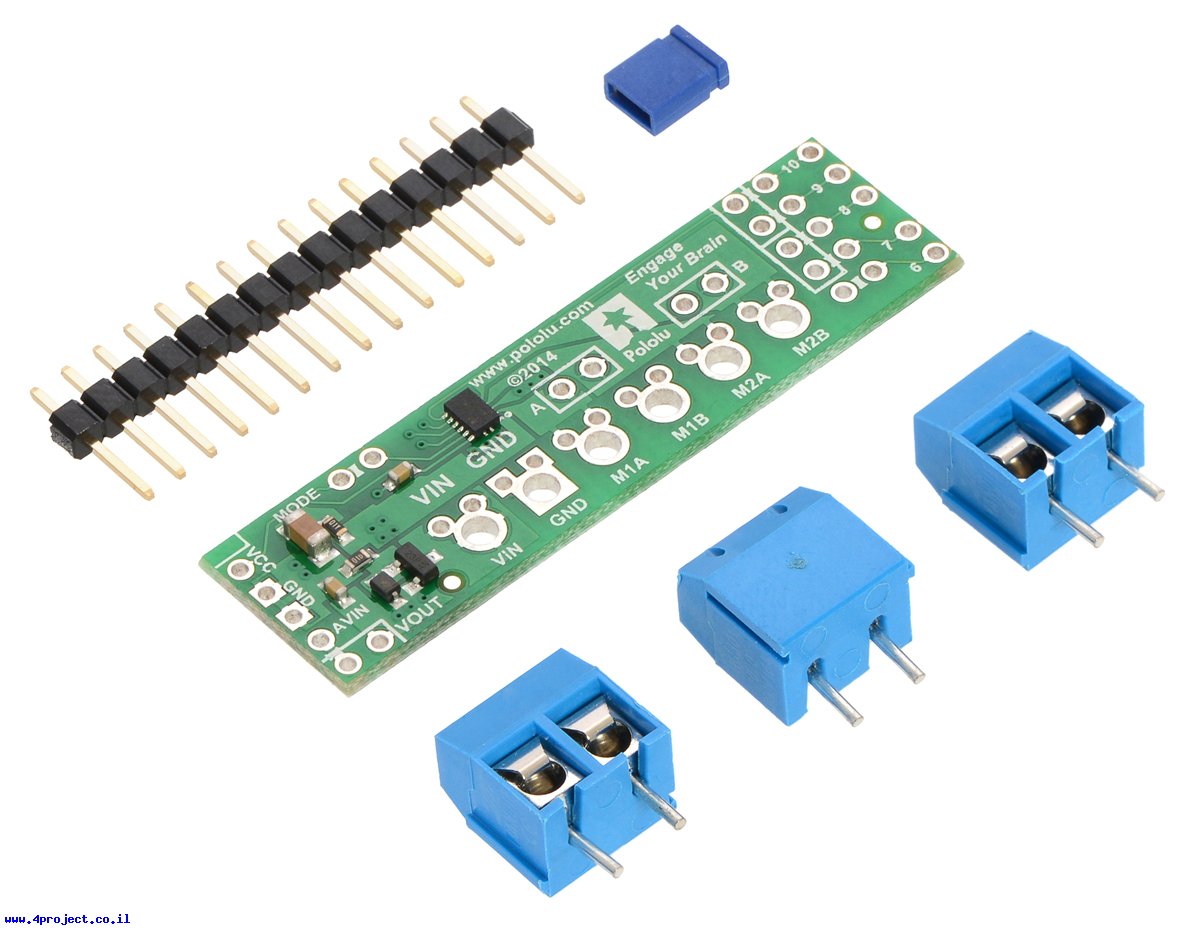

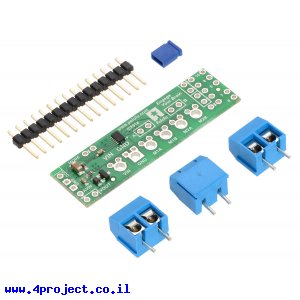

הכרטיס מגיע כערכה הדורשת הלחמה של המחברים, כל שאר הרכיבים כבר מולחמים על המעגל.

המגן מאפשר לספק מתח נפרד למנועים המחוברים אליו. את אספקת המתח מחברים לקווים VIN ו-GND.
אפשר להעביר את אספקת המתח לכרטיס ה-Arduino, כדי לעשות זאת תצטרכו להלחים מחבר שורה בעל שני פינים בפינת הכרטיס המסומנת כ-VOUT ולהלביש עליהם גשרון (Jumper) הכלול.
אם אתם מספקים את המתח לארדואינו דרך המגן, שימו לב למתחים שהארדואינו עצמו צריך לקבל (7-12V), כך שבדרך זו לא תוכלו לספק מתח נמוך יותר למנועים.

שימו לב:
אין לחבר את כרטיס ה-Arduino למתח חיצוני דרך המחבר העגול או ישירות לקו ה-VIN מכיוון שקו זה מחובר ישירות לקו אספקת המתח במגן, מה שיגרום לקצרים ויכול לגרום נזק גם למגן וגם לכרטיס ה-Arduino שלכם.

מאפיינים:

  • דגם: DRV8835
  • יצרן: Pololu
  • מתח עבודה: 1.5 - 11V
  • זרם רציף מקסימלי: 1.2 A
  • זרם רגעי מקסימלי: 1.5 A
  • מספר ערוצים: 2
  • תקשורת: Digital ,PWM
  • חיבור: ל-Arduino
  • אורך: 50.8 מ"מ
  • רוחב: 14.22 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 15 גרם
  • אריזה מינימלית: מעטפה מרופדת
