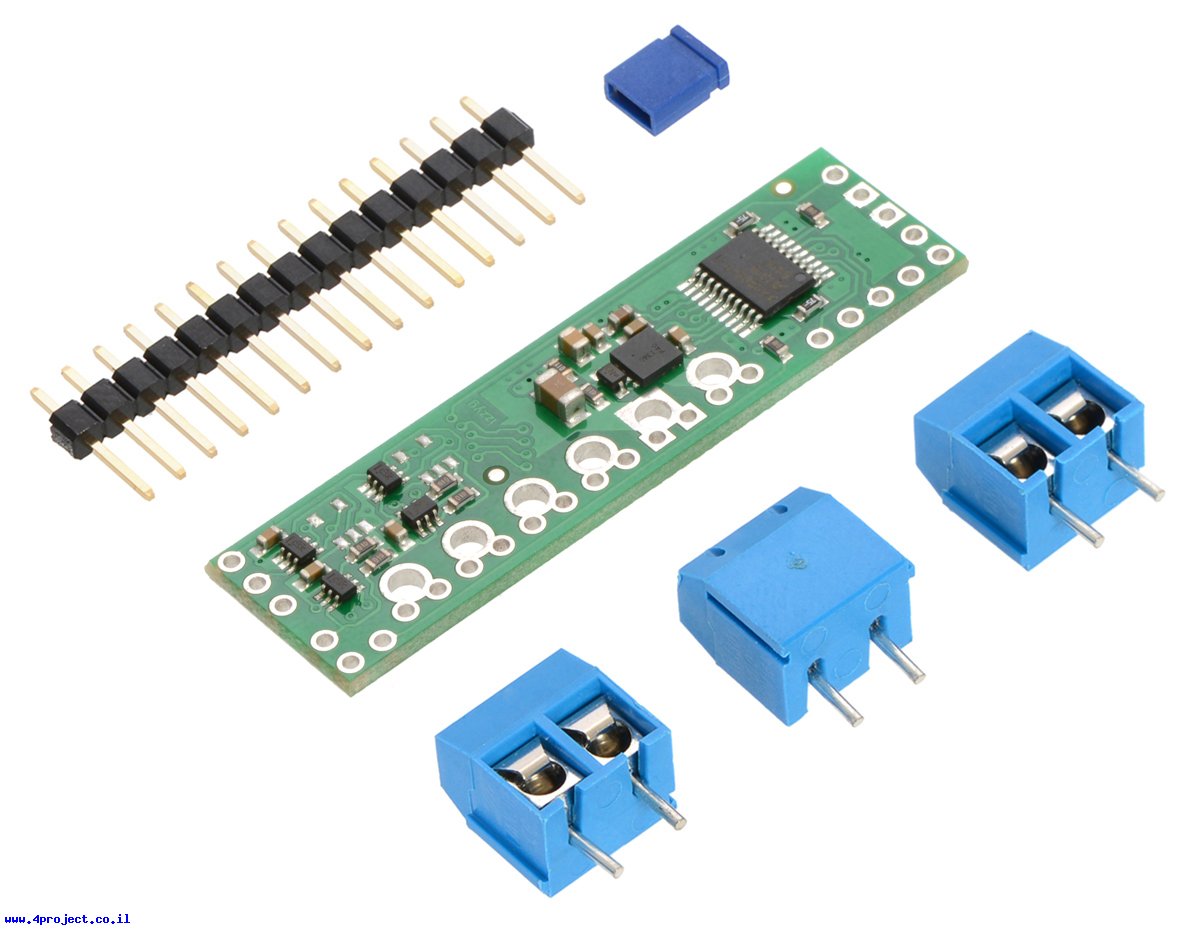

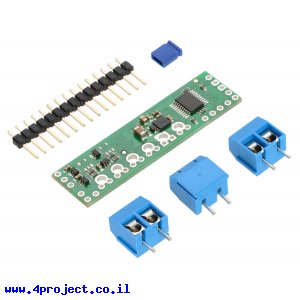

הכרטיס מבוסס על בקר מנוע A4990 המסוגל לספק עד 650mA לשני מנועים הפועלים במתחים בין 6V ל-32V.
הבקר מספק הגנה מפני מתח הפוך, מתח גבוה או נמוך, קצרים והתחממות יתר.
הכרטיס מתוכנן לעבוד עם כרטיסי Arduino ומשתמש בקווים 7, 8, 9 ו-10 לשליטה על הבקר. הוא אמור לעבוד עם כל כרטיס ארדואינו המסוגל לספק אות PWM לקווים 9 ו-10.
היצרן מספק ספריה לסביבת פיתוח ארדואינו שתאפשר לכם לשלוט בקלות על שני הערוצים של הבקר.
הכרטיס מגיע כערכה הדורשת הלחמה של המחברים, כל שאר הרכיבים כבר מולחמים על המעגל.
המגן מאפשר לספק מתח נפרד למנועים המחוברים אליו. את אספקת המתח מחברים לקווים VIN ו-GND.
אפשר להעביר את אספקת המתח לכרטיס ה-Arduino, כדי לעשות זאת תצטרכו להלחים מחבר שורה בעל שני פינים בפינת הכרטיס המסומנת כ-VOUT ולהלביש עליהם גשרון (Jumper) הכלול.
אם אתם מספקים את המתח לארדואינו דרך המגן, שימו לב למתחים שהארדואינו עצמו צריך לקבל (7-12V), כך שבדרך זו לא תוכלו לספק מתח גבוה יותר למנועים.
שימו לב:
אין לחבר את כרטיס ה-Arduino למתח חיצוני דרך המחבר העגול או ישירות לקו ה-VIN מכיוון שקו זה מחובר ישירות לקו אספקת המתח במגן, מה שיגרום לקצרים ויכול לגרום נזק גם למגן וגם לכרטיס ה-Arduino שלכם.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: A4990
- יצרן: Pololu
- מתח עבודה: 3.3 - 5.5V
- מתח כניסה: 6 - 32V
- זרם רציף מקסימלי: 650mA
- זרם רגעי מקסימלי: 900mA
- מספר ערוצים: 2
- תקשורת: Digital ,PWM
- חיבור: ל-Arduino
- אורך: 50.8mm
- רוחב: 14.25mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 15 גרם
- אריזה מינימלית: מעטפה מרופדת
