גלגל שיניים 48P לציר 6 מ"מ, פליז - 24 שיניים

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת גלגלי שיניים.


זהו גלגל שיניים קטן בעל 24 שיניים עם פסיעה (pitch) של 48P העשוי מפליז (Brass).

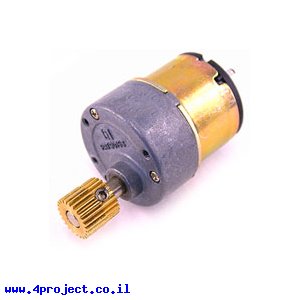

גלגל שיניים זה מיועד לצירים בקוטר של 6 מ"מ ומתאים מצויין למנועי DC בקוטר 37 מ"מ.

הידוק לציר נעשה ע"י בורג אלן 10-32 הכלול.
כדי להדק את הבורג תצטרכו מפתח אלן 3/32".

אם אתם משתמשים בפרופילים מסדרת ה-Actobotics כך שהצירים מורכבים בחורים הגדולים של הפרופילים, תוכלו להתאים את גלגלי השיניים המתאימים לפי ההסבר הבא:

• מרחק בין החור הראשון לשני (מרחק A בתמונה המצורפת) הוא 0.75", סכום השיניים של גלגלי שיניים 48P צריך להיות 72.
• מרחק בין החור הראשון לשלישי (מרחק B בתמונה המצורפת) הוא 1.50", סכום השיניים של גלגלי שיניים 48P צריך להיות 144.
• מרחק בין החור הראשון לרביעי (מרחק C בתמונה המצורפת) הוא 2.25", סכום השיניים של גלגלי שיניים 48P צריך להיות 216.

לדוגמה, אם אתם צריכים יחס של 1:2 ואתם משתמשים בגלגל שיניים 48P בעל 24 שיניים המורכב בחור הראשון, תצטרכו גלגל שיניים 48P בעל 48 שיניים שיורכב בחור השני (72 פחות 24).

מחלקות עם מוצרים דומים:

• מכניקה

מאפיינים:

• מספר שיניים: 24
• פסיעת שיניים: 48DPI
• חומר: פליז
• קוטר ציר: 6 מ"מ
• קוטר חיצוני: 13.75664 מ"מ (0.5416")
• קוטר תמסורת: 12.7 מ"מ (1/2")
