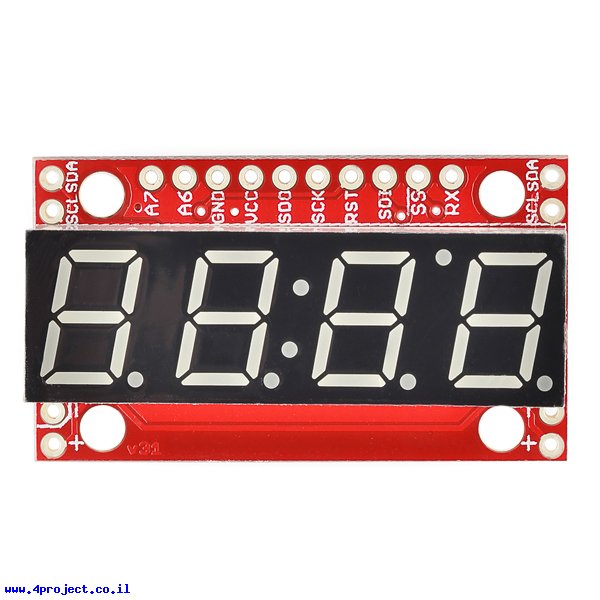

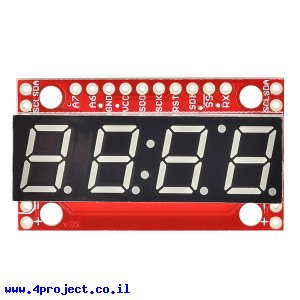

7Segment אדום, 4 ספרות, 10 מ"מ, ממשק טורי

מספר קטלוגי: 4P-2679 / SF-COM-11441
מחירים
67.90 ₪ (כולל מע"מ)

מלאי [?]

- קיים במלאי


אמורים להיות לנו 6 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

לקוחות נכבדים,
השבוע (4-8/12) המחסן יהיה פחות זמין לאיסופים בשעות הבוקר.
ביום שישי (9/12) המחסן יהיה סגור.
עמכם הסליחה.

זהו מודול עם 7Segment בעל 4 ספרות אדומות המסוגל לתקשר בפרוטוקולי תקשורת טורית (UART, SPI, I2C) כדי להפעיל את כל החלקים של התצוגה.

מודול זה חוסך את הצורך ב-13 קווים הדרושים כדי להפעיל את ה-7Segment וגם חלק גדול מהקוד כדי לייצר את המידע המוצג.
כל זה נעשה בעזרת מיקרובקר ATMega328 המורכב בחלקו האחורי של הרכיב. הבקר מכיל bootloader של Arduino, כך שתוכלו לשנות את התוכנה שלו ולהוסיף אפשרויות נוספות.

זוהי הגרסה החדשה של המודול שבנוסף לתקשורת I2C שנוספה לרשימת התכונות שלו, גרסה זו משנה גם את המבנה הפיזי של הכרטיס ומוסיפה 4 חורים להרכבה.
המעגל מכיל את קוי התקשורת I2C בצדדים, כך שאפשר לשרשר מספר מודולים כדי לקבל תצוגה גדולה יותר.

התוכנה של המודול מסוגלת להציג ספרות, רוב האותיות הלטיניות וכמה תווים מיוחדים על כל 4 הרכיבים, שליטה על כל הנקודות ונקודתיים של הרכיב, שליטה על מהירות התקשורת הטורית ועוצמת ההארה של הרכיב (שנשמרים בזכרון ה-NVRAM של הבקר).
יש אפשרות לשלוט על כל תא של הספרות אם תרצו להפעיל את המודול בצורה דומה ל-7Segment הרגיל.

מאפיינים:

  • מספר ספרות: 4
  • צבע: אדום
  • עוצמת הארה: 50 - 60 mcd
  • אורך גל: 640 - 645 nm
  • תקשורת: UART ,SPI ,I2C
  • מתח עבודה: 2.4 - 5.5 V
  • גובה ספרה: 10 מ"מ
  • אורך: 41 מ"מ
  • רוחב: 23 מ"מ
  • √RoHS

נתוני משלוח [?]:

  • משקל: 7 גרם
  • אריזה מינימלית: קופסה קטנה
