7Segment לבן, 4 ספרות, 10 מ"מ

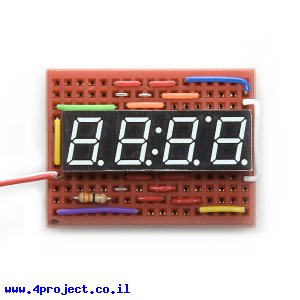

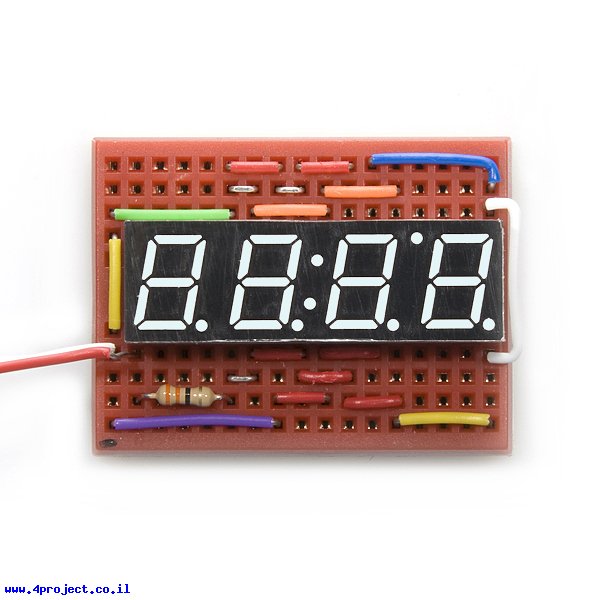

זה הוא רכיב 7Segment בסיסי בעל 4 ספרות בצבע לבן ויש לו אנודה משותפת. לרכיב יש נקודה עשרונית לכל ספרה, גרש (apostrophe) ונקודותיים באמצע שניתנים לשליטה כל אחד בנפרד.
החיבור לרכיב הוא שתי שורות של 8 פינים במרווח סטנדרתי של 2.54 מ"מ, כך שלא יהיה קשה להתחבר אליו עם סוקט או להכניס אותו למטריצה.

מספרי הפינים במפרט לא נכון, הנה המספור הנכון:

1. ספרה 1
2. ספרה 2
3. D
4. אנודה של נקודתיים
5. E
6. ספרה 3
7. נקודה עשרונית
8. ספרה 4
9. קטודה של גרש
10. אנודה של גרש
11. F
12. קטודה של נקודתיים
13. C
14. A
15. G
16. B

מחלקות עם מוצרים דומים:

• 7Segment

מאפיינים:

• מספר ספרות: 4
• צבע: לבן
• עוצמת הארה: 50 - 60 mcd
• אורך גל: 620 - 625 nm
• תקשורת: Digital
• מפל מתח: 1.9V
• זרם רציף מקסימלי: 20mA
• זרם רגעי מקסימלי: 60mA
• גובה ספרה: 10 מ"מ
• אורך: 40.18 מ"מ
• רוחב: 12.8 מ"מ

מוצרים שיכולים לעניין אתכם:

• רכיבי 7Segment בצבע לבן
• רכיבי 7Segment עם 4 ספרות
• רכיבי 7Segment עם תקשורת Digital
• שבבי הזזה להפעלת רכיבי 7Segment

קישורים:

• מפרט טכני (קובץ PDF)
• הסבר על רכיבי 7Segment ב-Wiki (אנגלית)

נתוני משלוח (הסבר):

• משקל: 4 גרם
• אריזה מינימלית: קופסה קטנה
