בקר מנוע DC ל-2 מנועים עד 1A - רכיב TB6612FNG - מוצר של SparkFun

רכיב TB6612FNG של חברת Toshiba הוא דוחף זרם לשני מנועים שיכול לספק זרם קבוע של עד 1.2A לכל ערוץ, או זרם רגעי של 3.2A. שתי כניסות IN1 ו-IN2 משמשות לבחירת כיוון הסיבוב (כיוון השעון CW, נגד כיוון השעון CCW), בלימה או עצירה של המנוע. מהירות הסיבוב נשלטת ע"י אות PWM בתדר של עד 100KHz. אפשר לשלוט על כל ערוץ בנפרד. כדי שהרכיב יעבוד, צריך לעלות את כניסת ה-Standby ל-1 לוגי.

מתח VCC ללוגיקה של הרכיב צריך להיות בין 2.7 ל-5.5V, מתח למנועים VM צריך להיות עד 15V.

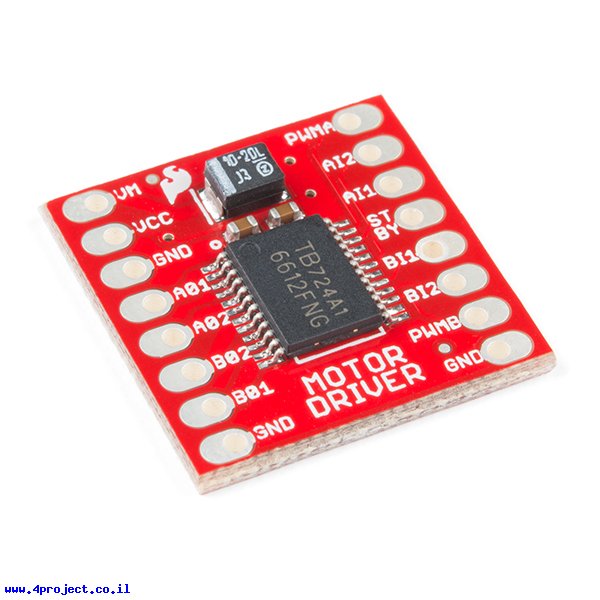

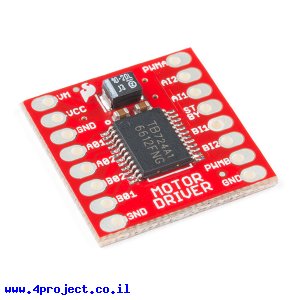

כל רגלי הרכיב מובאים לחורים במרחק סטנדרתי של 2.54 מ"מ ביניהם, כאשר בצד אחד של הכרטיס תמצאו כל הכניסות של הרכיב ובצד השני את כל היציאות שלו.

מחלקות עם מוצרים דומים:

• בקרי מנוע DC motors drivers

מאפיינים:

• דגם: TB6612FNG
• יצרן: SparkFun
• מתח עבודה: 2.7 - 5.5 V
• מתח כניסה: up to 15V
• זרם רציף מקסימלי: 1.2 A
• זרם רגעי מקסימלי: 3.2 A
• מספר ערוצים: 2
• תקשורת: PWM
• אורך: 20.3 מ"מ
• רוחב: 20.3 מ"מ
• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני של TB6612FNG (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 2 גרם
• אריזה מינימלית: מעטפה מרופדת
