מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת בקרי מנוע DC.

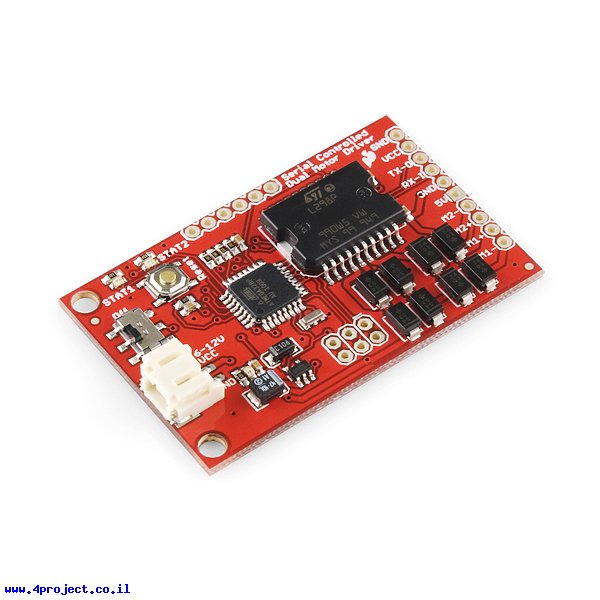

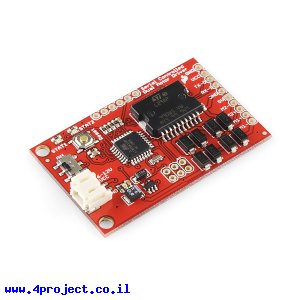

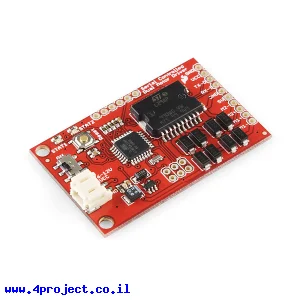

כרטיס זה מבוסס על דוחף L298 המסוגל לספק עד 2A לכל אחד משני הערוצים של מנועי DC.
מה שמגניב בכרטיס זה, זה שהוא כולל מיקרו בקר AVR ATMega328 לצורכי תקשורת עם הכרטיס ושליטה על המנועים. זה אומר שאתם יכולים לשנות את התוכנה שלו לכל דבר שיתאים לפרוייקט שלכם.
התוכנה שמגיעה עם הבקר מאפשרת שליטה פשוטה על המנועים דרך תקשורת טורית ברמות TTL. פרוטוקול התקשורת מאפשר לבחור מנוע, כיוון סיבוב והמהירות הדרושה (בין 10 רמות קבועות). הפקודות בנויות מ-4 תווים: מספר מנוע, מזהה כיוון, מזהה מהירות וסימן Enter לחיווי סיום הפקודה. מהירות התקשורת עם הכרטיס נקבעה על 115200bps 8-N-1.
את המתח (5-16V) לכרטיס אפשר לספק דרך מחבר JST עם שני פינים או לחבר ישירות לכניסות VCC ו-GND. שימו לב שקו המסומן 5V משמש כיציאת מתח מהכרטיס (מיוצב לחיבור רכיבים נוספים).
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- מתח עבודה: 5 - 16V
- זרם רציף מקסימלי: 2A per channel
- זרם רגעי מקסימלי: 4A total
- מספר ערוצים: 2
- תקשורת: Serial
- אורך: 53.34 מ"מ
- רוחב: 33.02 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 9 גרם
- אריזה מינימלית: קופסה קטנה
