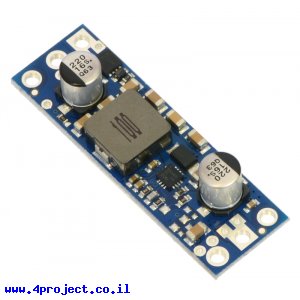

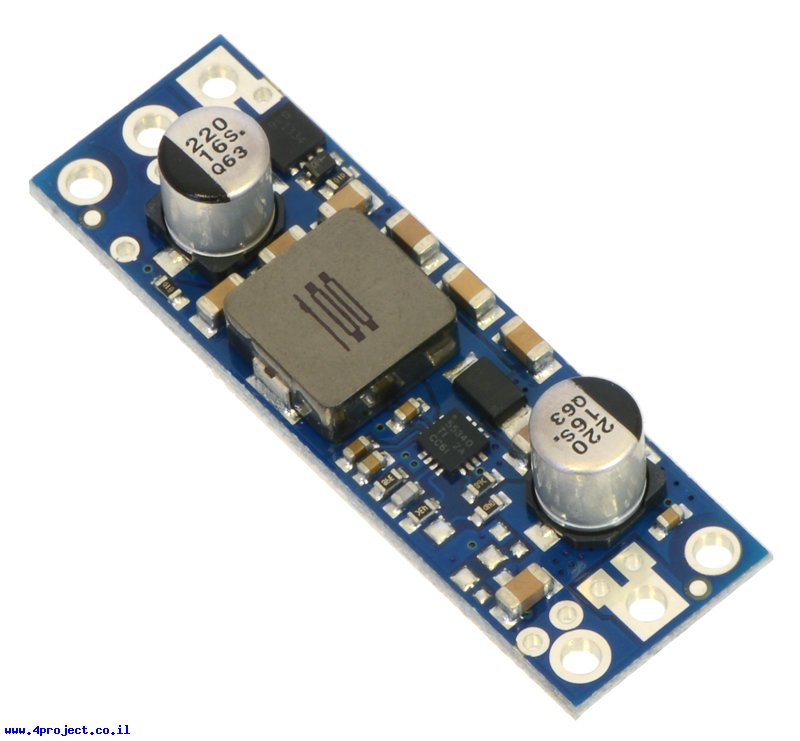

מודול זה יכול להמיר את מתח הכניסה החל מ-2.9V בצורה יעילה מאוד למתח יציאה קבוע של 6V.
הרכיב יכול לספק עד 5A, תלוי במתחי הכניסה והיציאה.
לרכיב יש 4 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- ENABLE - קו אפשור פעולת המודול
מתח היציאה יכול להגיע ל-6.25V כאשר עומס לא מחובר לקו היציאה של הרכיב.
למודול זה יש מערכת הגנה מפני מתח כניסה הפוך, זרם יתר, התחממות יתר (מעל כ-165 מעלות) והפסקת פעולה מתחת למתח של כ-2.5V.
שימו לב שגם כאשר הרכיב לא פעיל (ENABLE ב-"0" לוגי), המתח בכניסה עדיין עובר לקו היציאה.
מעבר של המתח מהכניסה ליציאה מתקיים גם כאשר מתח הכניסה גבוה יותר ממתח היציאה, מה שיכול לגרום נזק גם למייצב וגם למעגל המחובר אליו.
הרכיב מגיע עם שורת פינים ישרים ושני מחברי טרמינל שתצטרכו להלחים.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: U3V50F6
- יצרן: Pololu
- סוג המרה: מעלה מתח
- מתח כניסה: 2.9V~6V
- מתח עבודה: 6V
- זרם: 5A
- אורך: 48 מ"מ
- רוחב: 15 מ"מ
נתוני משלוח (הסבר):
- משקל: 10 גרם
- אריזה מינימלית: קופסה קטנה
