בעזרת מיקרובקר עם כניסות אנלוגיות (ארדואינו למשל) אפשר לזהות איפה התבצעה הלחיצה וכמה חזק לחצתם על החיישן, מה שמאפשר ישומים כמו ניווט בין תפריטים, שינוי עוצמת קול או הארה וכדומה. בסרטון תוכלו לראות שימוש בחיישן דומה המדליק את כמות הלדים בהתאם למיקום הלחיצה ומשנה את צבע הלדים בהתאם לחוזק הלחיצה על החיישן.

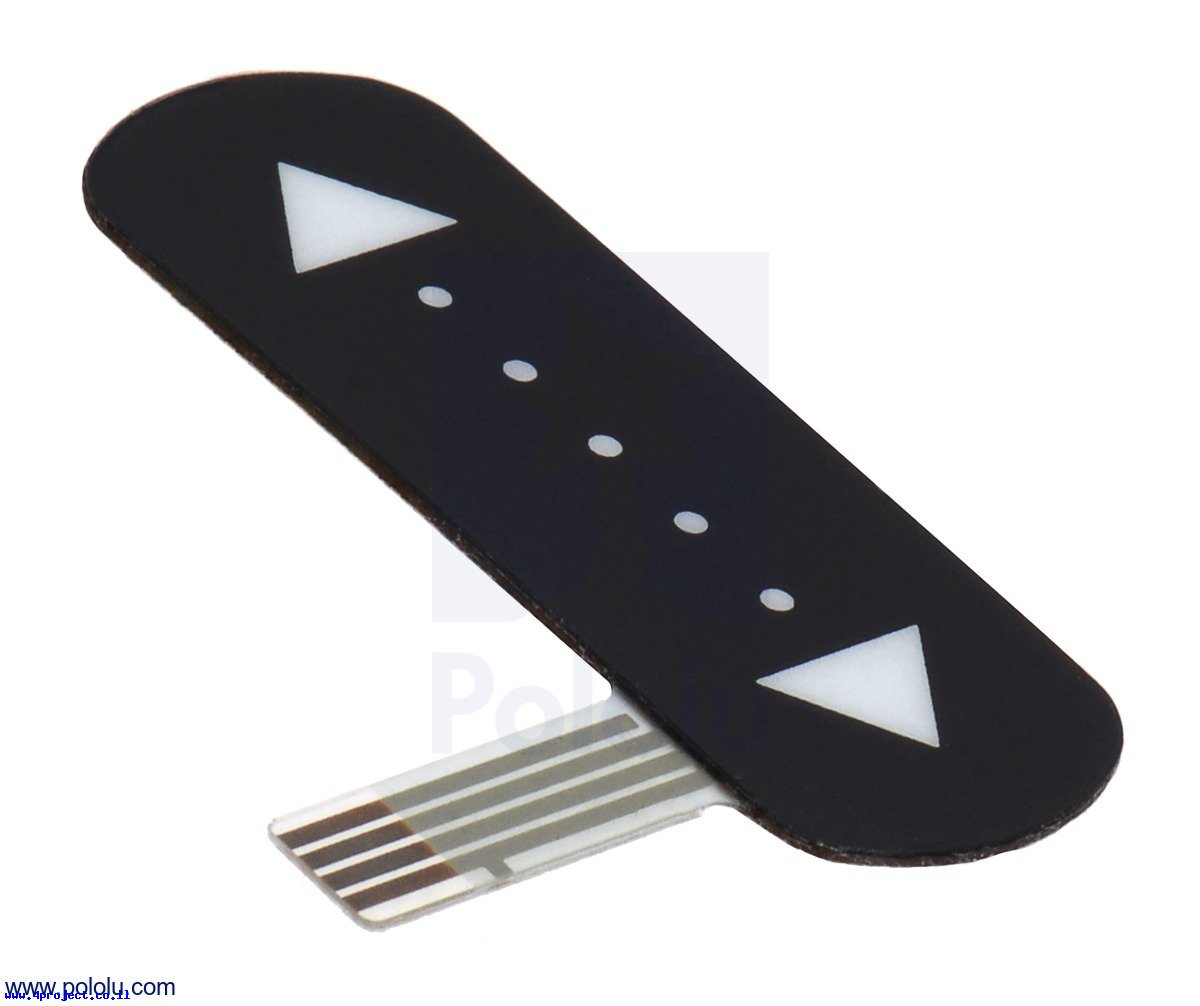

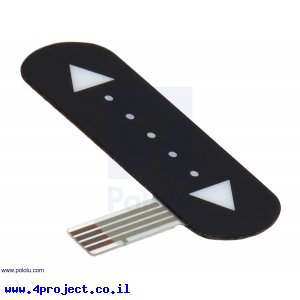

החיישן די גמיש, אבל כדי שיפעל כמו שצריך הוא צריך להיות מונח על משטח קשיח. בצידו האחורי יש מדבקה שתעזור להתקנה של הרכיב.
סרט החיבורים של החיישן כולל 4 קווים, אחד מהם לא מחובר (ראו תמונה). לצערינו אין לנו מחבר מתאים לסרט זה והלחמה של מוליכים המרווחים ב-1 מ"מ יכולה להיות קשה.
קרוא את מדריך למשתמש כדי להבין את צורת החיבור של הרכיב למיקרובקר. תצטרכו נגד חיצוני (Ro בשרטוט) כדי למדוד את כל הלחיצה על החיישן. נגד בערכים בין 4.7K ל-10KOhm אמור להיות בסדר (הנגד לא כלול).
ערך הנגד ה-Rp משתנה בין כ-300KOhm בלחיצה קלה עד ל-10kOhm בלחיצה חזקה. ערך הנגד מגיע למגה אוהמים כאשר לא לוחצים על חיישן.
סכום הנגדים R1 ו-R2 הוא כ-10KOhm.
מחלקות עם מוצרים דומים:
מאפיינים:
- אורך: 35.5mm
- רוחב: 10.1mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה רגילה
