חיישן כח / נגד משתנה 101.6x10.1 מ"מ

מספר קטלוגי: 4P-5167 / POL-2730
מחיר / מחירים
115.20 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 8

- מלאי ספק: בודקים...
מעדכנים...


אמורות להיות לנו 8 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

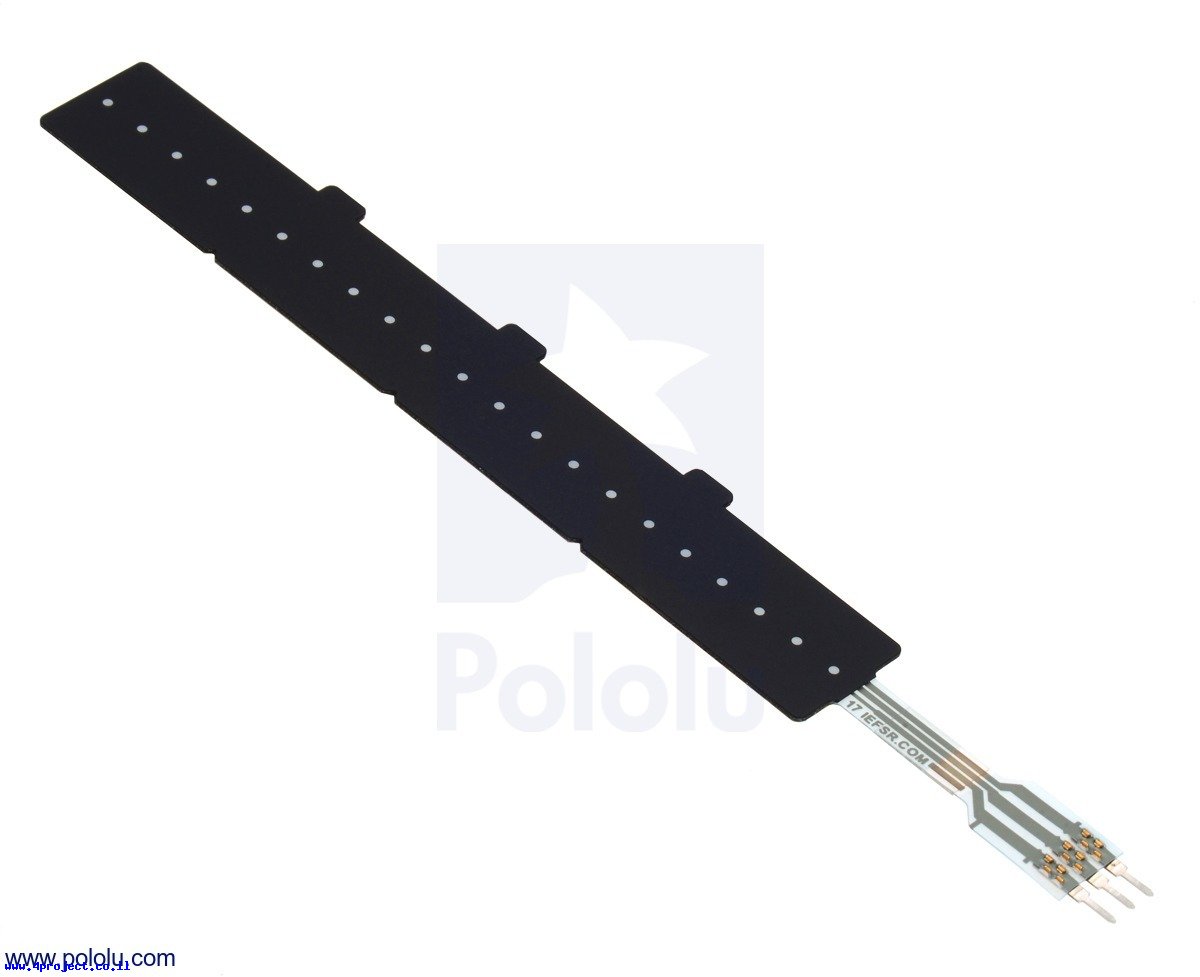

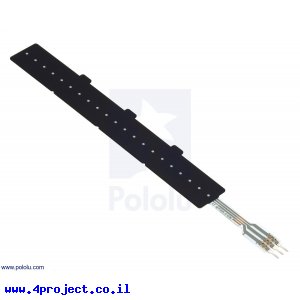

חיישן כח / נגד משתנה 101.6x10.1 מ"מ
לחץ להגדלה
התמונות להמחשה בלבד
זהו חיישן כח בגודל של 101.6x10.1 מ"מ המשנה את ההתנגדות הפנימית שלו בהתאם למיקום הלחיצה וכח המופעל עליו.

בעזרת מיקרובקר עם כניסות אנלוגיות (ארדואינו למשל) אפשר לזהות איפה התבצעה הלחיצה וכמה חזק לחצתם על החיישן, מה שמאפשר ישומים כמו ניווט בין תפריטים, שינוי עוצמת קול או הארה וכדומה. בסרטון תוכלו לראות שימוש בחיישן דומה המדליק את כמות הלדים בהתאם למיקום הלחיצה ומשנה את צבע הלדים בהתאם לחוזק הלחיצה על החיישן.

החיישן די גמיש, אבל כדי שיפעל כמו שצריך הוא צריך להיות מונח על משטח קשיח. בצידו האחורי יש מדבקה שתעזור להתקנה של הרכיב.

החיישן בנוי כך שאפשר לחתוך אותו ל-3 אורכים בהתאם לצורך. את החיתוך צריך לעשות במיקומים המצויינים בתמונה המצורפת.
הבליטות בצידו של החיישן מציינות את האורך של המדידה. החיישן מגיע באורך של 4" (101.6 מ"מ) עם 3 בליטות. במצב זה רק חלק הקרוב לחיבורים יהיה פעיל בחיישן. כדי להשתמש בכל אורך החיישן יהיה צריך לחתוך את הבליטות.
קראו את המדריך לשינוי אורך של החיישן לפני שאתם חותכים משהו.

קרוא את מדריך למשתמש כדי להבין את צורת החיבור של הרכיב למיקרובקר. תצטרכו נגד חיצוני (Ro בשרטוט) כדי למדוד את כל הלחיצה על החיישן. נגד בערכים בין 4.7K ל-10KOhm אמור להיות בסדר (הנגד לא כלול).
ערך הנגד ה-Rp משתנה בין כ-300KOhm בלחיצה קלה עד ל-10kOhm בלחיצה חזקה. ערך הנגד מגיע למגה אוהמים כאשר לא לוחצים על חיישן.
סכום הנגדים R1 ו-R2 הוא כ-1K-1.5KOhm למקטע (1") של החיישן.

מחלקות עם מוצרים דומים:

מאפיינים:

  • אורך: 101.6 מ"מ
  • רוחב: 10.1 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 2 גרם
  • אריזה מינימלית: מעטפה מרופדת
