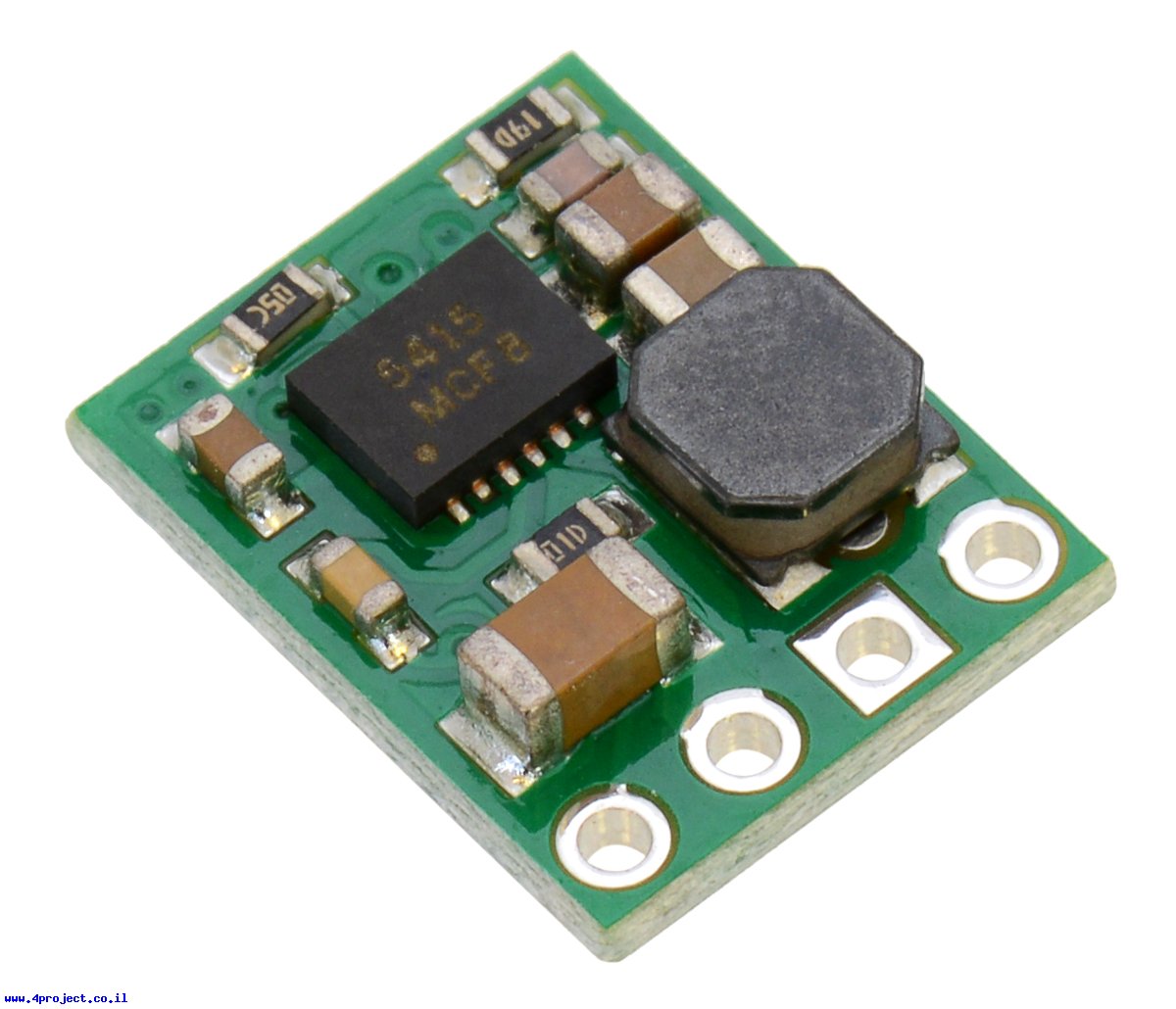

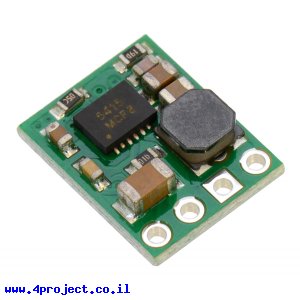

מודול זה יכול להוריד את מתח הכניסה עד 36V בצורה יעילה מאוד למתח יציאה קבוע של 2.5V.
מתח הכניסה צריך להיות גבוה יותר ממתח היציאה לפחות ב-Dropout voltage. ראו תמונה המפרטת את הפרש המתח הזה בהתאם לצריכת הזרם מהרכיב.
משפחת הרכיבים D24V5xx מתאפיינת ביעילות טובה ומתח Dropout מאוד נמוך, המשתנה בהתאם לצריכת הזרם מהרכיב.
הרכיב יכול לספק כ-500mA, תלוי במתחי כניסה.
לרכיב יש 4 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- SHDN - ShutDown - כיבוי המודול
קו ה-SHDN שולט על פעילות המודול. כאשר הקו מקבל "0" לוגי (מתחת ל-0.4V) המודול נכנס למצב שינה ויצרוך כ-10uA לכל וולט ב-VIN.
כאשר הקו מקבל "1" לוגי (מעל 2.3V) המודול יכנס לפעולה ויספק את הזרם.
אם אתם לא צריכים לשלוט על קו זה, תוכלו להשאיר את קו ה-SHDN באוויר, הוא מחובר ל-VIN דרך נגד 100K כברירת מחדל.
בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 50V.
הרכיב מגיע עם שורה של 4 פינים ישרים ו-4 פינים בזווית של 90 מעלות.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: D24V5F2
- יצרן: Pololu
- סוג המרה: מוריד מתח
- מתח כניסה: 3V~36V
- מתח עבודה: 2.5V
- זרם: 500mA
- אורך: 13 מ"מ
- רוחב: 10 מ"מ
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
