צורב Arduino - כרטיס FTDI Basic 5V גרסה ארוכה

מספר קטלוגי: 4P-517
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

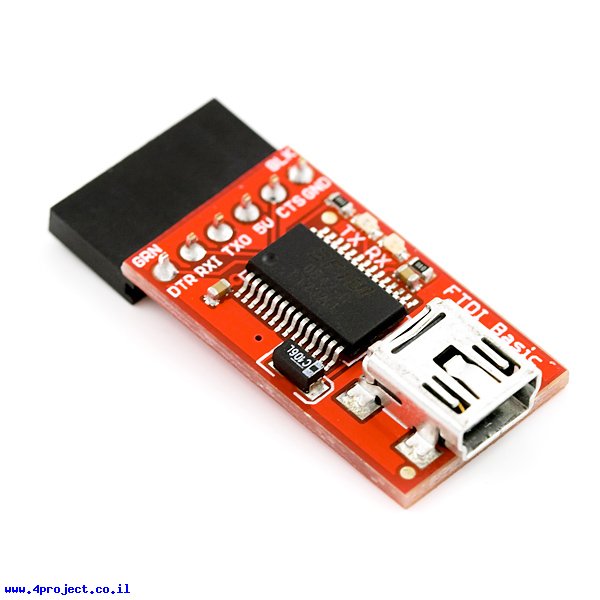

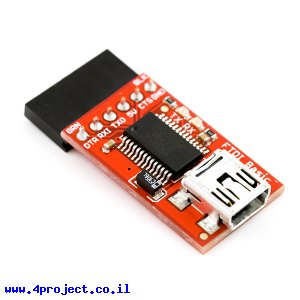

צורב Arduino - כרטיס FTDI Basic 5V גרסה ארוכה
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
יש גרסה חדשה של הכרטיס עם מחבר SMD.


זו היא גרסה הקודמת של הכרטיס, קצת יותר ארוכה מהחדש. בשאר הדברים הכרטיס זהה לגרסה החדשה.

כרטיס זה מכיל רכיב FTDI FT232RL המתרגם בין חיבור USB לתקשורת טורית (רמות TTL). מיקום הפינים במחבר מתאים לכרטיסי פיתוח Arduino העובדים על 3.3V. אפשר להשתמש במוצר זה לכל פרוייקט אחר שצריך המרה מ-USB ל-טורי.
ההבדל הגדול בין כרטיס זה לכבל FTDI זה שהכרטיס מוציא קו DTR החוצה במקום קו RTS כמו בכבל FTDI. קו DTR יאתחל כרטיס פיתוח Arduino כשטוענים אליו תוכנה חדשה. זו תכונה נחמדה שחוסכת לכם לחיצה על כפתור ה-Reset כל פעם שאתם טוענים את הכרטיס. זה יעבוד רק אם קו ה-Reset של ה-Arduino שלכם מחובר למחבר הצריבה של הכרטיס (מחבר ה-6 פינים).

סימונים BLK ו-GRN תואמים לצבעי החוטים של כבל FTDI. החוט השחור שעל הכבל הוא GND והחוט הירוק הוא DTR. השתמשו בסימון זה לחיבור נכון של צורב זה לכרטיס ה-Arduino שלכם.

יש יתרונות וחסרונות לכרטיס צריבה FTDI Basic בהשוואה לכבל FTDI רגיל. על כרטיס צריבה זה יש לדים על קווי Rx ו-Tx שמאפשרים לראות שהכרטיס עובד, אבל כרטיס צריבה דורש כבל USB Mini-B. כבל ה-FTDI כולל כל הרכיבים בצורה מוגנת, אבל הוא די גדול ומקשה להתקין אותו בתוך הפרוייטק. כרטיס צריבה משתמש בקו DTS לאתחול כרטיס ה-Arduino, כאשר כבל צריבה משתמש בקו RTS.

כרטיס זה תוכנן כדי להוזיל עלויות סביבת פיתוח ל-Arduino ולהקל על השימוש בו עם האתחול האוטומטי בצריבה.

כרטיס זה יכול לעבוד כצורב 5V או כצורב 3.3V. על גב הכרטיס יש גשרון הלחמה (jumper) שאתם יכולים לחתוך ולהלחים אותו ל-3.3V. כברירת מחדל הכרטיס מגיע בקונפיגורציה של 5V.

מחלקות עם מוצרים דומים:

מאפיינים:

  • מתח עבודה: 5 V
  • חיבור: USB-miniB ,נקבה 6 פינים
  • √RoHS

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 3 גרם
  • אריזה מינימלית: מעטפה מרופדת
