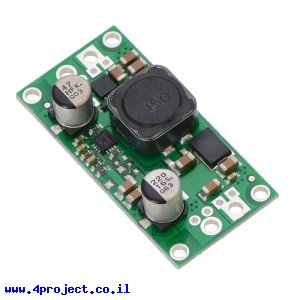

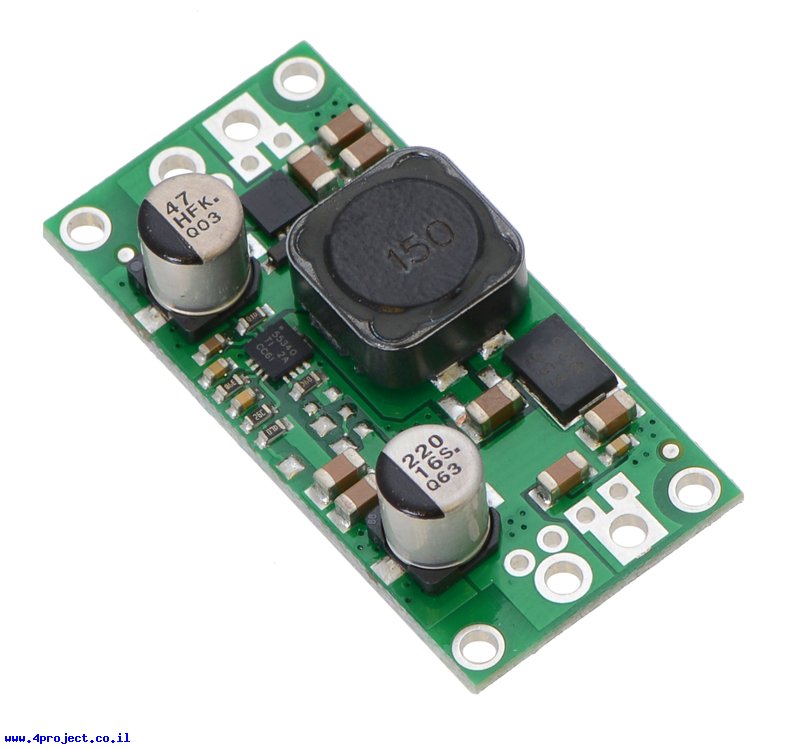

מודול זה יכול להמיר את מתח הכניסה בין 3V ל-30V בצורה יעילה מאוד למתח יציאה קבוע של 5V.
מתח הכניסה יכול להיות גבוה או נמוך יותר ממתח היציאה, מה ששימושי במיוחד למקרה של סוללות בהם המתח גבוה יותר ממתח הרצוי כאשר הן טעונות לגמרי והמתח יורד ממתח הרצוי בתהליך העבודה.
הרכיב יכול לספק עד 2A, תלוי במתחי הכניסה והיציאה.
שימו לב לא לעבור את המתח המקסימלי של 32V, מתח גבוה יותר יכול להרוג את הרכיב.
מתח כניסה נמוך מ-2.9V יכול לכבות את הרכיב או לגרום לו לעבוד בצורה לא יציבה.
לרכיב יש הגנה מפני מתח הפוך, צריכת זרם יתר, התחממות יתר (מעל כ-165 מעלות) ומתח כניסה נמוך שיכבה את הרכיב במתח נמוך מ-2.5V.
לרכיב יש 4 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- EN - Enable - אפשור המודול
קו ה-EN מחובר ל-VIN דרך נגד של 100KOhm, מה שמחזיק את המודול במצב פעיל כברירת מחדל.
כאשר קו ה-EN מורד ל-0 לוגי (מתחת ל-0.7V), המודול מפסיק את אספקת המתח והצריכת הזרם העיקרית היא דרך נגד ה-PullUp, שצורכת בין 10 ל-20uA לכל וולט בכניסה לרכיב.
מתח היציאה יכול להגיע ל-5.2V כאשר עומס לא מחובר לקו היציאה של הרכיב.
בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 50V.
הרכיב מגיע עם שורה של פינים ישרים ומחברי טרמינל.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: S18V20F5
- יצרן: Pololu
- סוג המרה: מעלה/מוריד מתח
- מתח כניסה: 3V~30V
- מתח עבודה: 5V
- זרם: 2A
- אורך: 43 מ"מ
- רוחב: 21 מ"מ
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: קופסה קטנה
