מודול ממיר מתח (מעלה/מוריד) 9V/2A - דגם S18V20F9

מספר קטלוגי: 4P-5210 / POL-2576
מחיר / מחירים
70.00 ₪ (כולל מע"מ)

מלאי

(הסבר)


אמורות להיות לנו 9 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

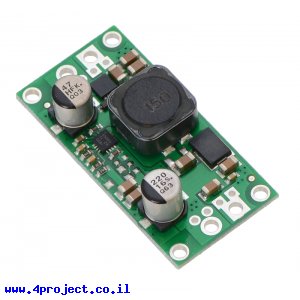

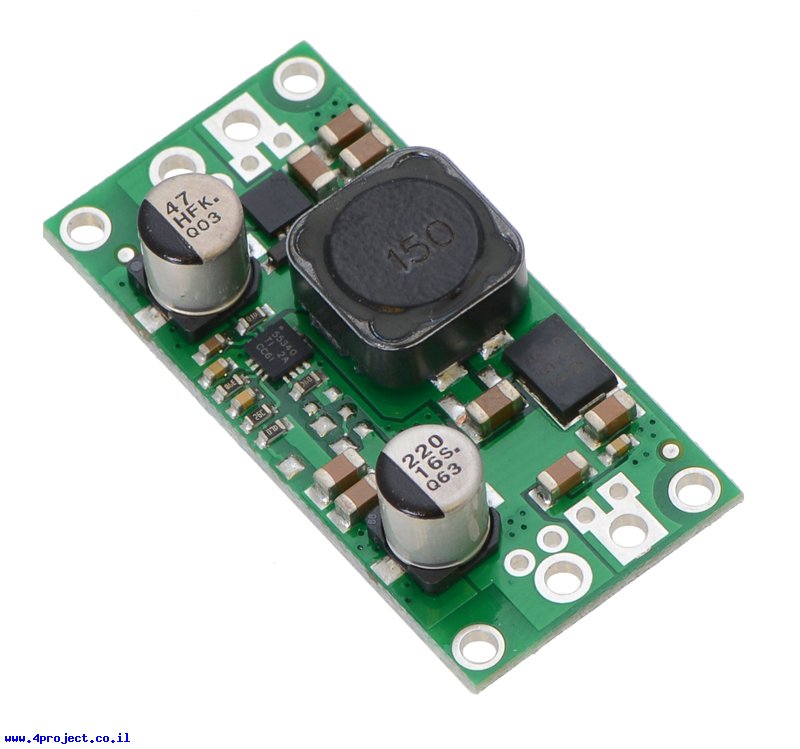

זהו מודול ממיר מתח מדגם S18V20F9.

מודול זה יכול להמיר את מתח הכניסה בין 3V ל-30V בצורה יעילה מאוד למתח יציאה קבוע של 9V.
מתח הכניסה יכול להיות גבוה או נמוך יותר ממתח היציאה, מה ששימושי במיוחד לבמקרה של סוללות בהם המטח גבוה יותר ממתח הרצוי כאשר הן טעונות לגמרי והמתח יורד ממתח הרצוי בתהליך ההעבודה.
הרכיב יכול לספק עד 2A, תלוי במתחי הכניסה והיציאה.

שימו לב לא לעבור את המתח המקסימלי של 32V, מתח גבוה יותר יכול להרוג את הרכיב.
מתח כניסה נמוך מ-2.9V יכול לכבות את הרכיב או לגרום לו לעבוד בצורה לא יציבה.

לרכיב יש הגנה מפני מתח הפוך, צריכת זרם יתר, התחממות יתר (מעל כ-165 מעלות) ומתח כניסה נמוך שיכבה את הרכיב במתח נמוך מ-2.5V.

לרכיב יש 4 קווים:
  • GND - אדמה
  • VIN - כניסת המתח
  • VOUT - יציאת המתח
  • EN - Enable - אפשור המודול

קו ה-EN מחובר ל-VIN דרך נגד של 100KOhm, מה שמחזיק את המודול במצב פעיל כברירת מחדל.
כאשר קו ה-EN מורד ל-0 לוגי (מתחת ל-0.7V), המודול מפסיק את אספקת המתח והצריכת הזרם העיקרית היא דרך נגד ה-PullUp, שצורכת בין 10 ל-20uA לכל וולט בכניסה לרכיב.

מתח היציאה יכול להגיע ל-9.4V כאשר עומס לא מחובר לקו היציאה של הרכיב.

בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 50V.

הרכיב מגיע עם שורה של פינים ישרים ומחברי טרמינל.

מאפיינים:

  • דגם: S18V20F9
  • יצרן: Pololu
  • מתח כניסה: 3-30V
  • מתח עבודה: 9 V
  • זרם: 2 A
  • אורך: 43 מ"מ
  • רוחב: 21 מ"מ
  • √RoHS

נתוני משלוח (הסבר):

  • משקל: 5 גרם
  • אריזה מינימלית: קופסה קטנה
