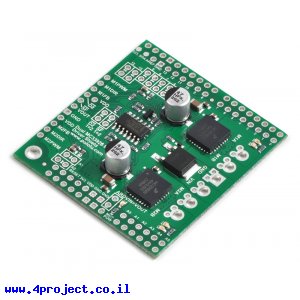

זהו מגן עם שני בקרי מנוע DC המבוססים על רכיב MC33926.
רכיבים אלה יכולים לספק זרם קבוע של עד 3A באופן רציף, או זרם רגעי של 5A לכל ערוץ.
רצוי מאוד להשתמש בגופי קירור כדי לקרר את הרכיב, כך שאפשר יהיה להגיע לזרמים גבוהים יותר.
הכרטיס מגיע בצורת מגן Arduino, אבל כולל את כל קווי הבקרה בצידו של המעגל, כך שאפשר להשתמש בו בקר לשני מנועי DC עצמאי.

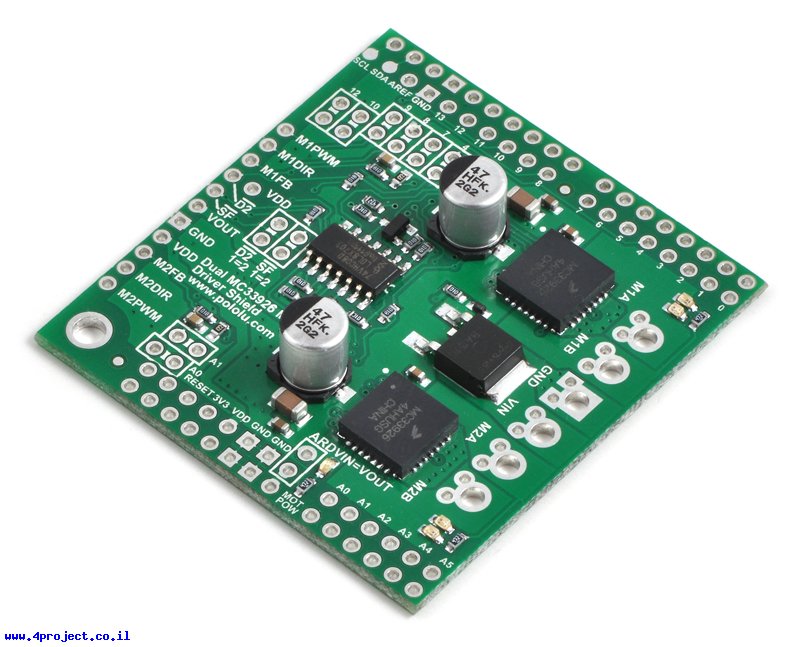

כברירת מחדל המתח למנועים (5-28V) מסופק בנפרד ממתח הארדואינו, אם תרצו שמתח ה-VIN של הארדואינו ישמש גם כמתח למנועים, תוכלו להלחים שני פינים במיקום המסומן ARDVIN=VOUT ולסגור אותם עם גשרון המסופק (ראו תמונה למיקום על המעגל).
את הקווים של כרטיס Arduino אליהם מתחבר הבקר אפשר לשנות, מה שמאפשר חיבור של מספר מגנים אחד על השני מבלי שהם מפריעים אחד לשני.
בקרי מנוע אלה כוללים חיישן זרם המספק חיווי של כ-525mV לכל אמפר שהמנוע צורך.
שימו לב!
הבקרים יכולים להיות חמים מאוד בעבודה הרגילה שלהם, עוד לפני שהם מגנים על עצמם מפני התחממות יתר.
הכרטיס מגיע עם המחברים המופיעים בתמונה, עליכם להלחים אותם בעצמכם.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MC33926
- יצרן: Pololu
- מתח כניסה: 5V~28V
- מתח עבודה: 2.5V~5V
- זרם רציף מקסימלי: 3A למנוע
- זרם רגעי מקסימלי: 5A
- מספר ערוצים: 2
- אורך: 51.3mm
- רוחב: 48.3mm
קישורים:

נתוני משלוח (הסבר):
- משקל: 25 גרם
- אריזה מינימלית: קופסה קטנה
