מסך מונוכרום בעל זכרון - 1.3" 96x96

מספר קטלוגי: 4P-5226 / SF-LCD-13192
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

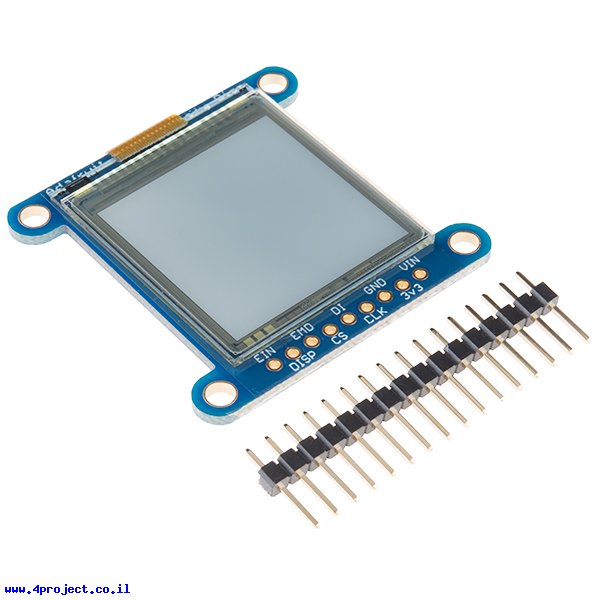

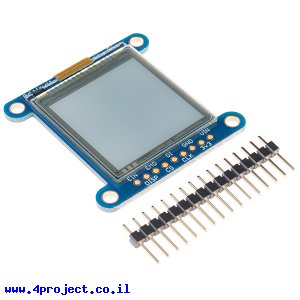

מסך מונוכרום בעל זכרון - 1.3" 96x96
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מסכי e-Paper.


זהו מסך בעל זכרון, כזה שיכול להציג את התמונה כמעט ללא צריכת זרם!

רזולוצית המסך היא 96x96 והוא מונוכרומי, כלומר בעל צבע אחד.
בשונה ממסכי LCD למסך זה אין תאורה אחורית, כך שתראו אותו לא רע בתנאי תאורה טובים ובמקומות חשוכים תצטרכו ליעזר בתאורה חיצונית כלשהי.

המסך עצמו עובד במתח של 3.3V (גם אספקת מתח וגם קווי הנתונים), אבל המעגל עליו הוא מורכב כולל מייצב מתח ל-3.3V ומעגל תאום רמות לוגיות, כך שאפשר יהיה להפעיל את המסך גם עם בקרים הפועלים על 5V.

צריכת הזרם של המסך משתנה בהתאם לקצב הרענון שלו, כך שלדגמא עם קצב רענון של 1Hz הצריכה (רק של המסך) תהיה 12uW, שזה 4uA@3.3V.

שימו לב כי ממשק של המסך מיועד לכתיבה בלבד, מה שאומר שאם אתם רוצים לשלוח אליו תמונה של 96x96 נקודות (1152Bytes), תצטרכו להחזיק אותה בזכרון של הבקר ולבקרים כמו Arduino Uno זהו חצי מגודל זכרון ה-RAM הפנימי.

הרכיב מגיע עם שורת פינים שתצטרכו להלחים לבד.

מחלקות עם מוצרים דומים:

מאפיינים:

  • גודל: 1.3"
  • רזולוציה: 96x96
  • תקשורת: SPI
  • √RoHS

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 43 גרם
  • אריזה מינימלית: קופסה קטנה
