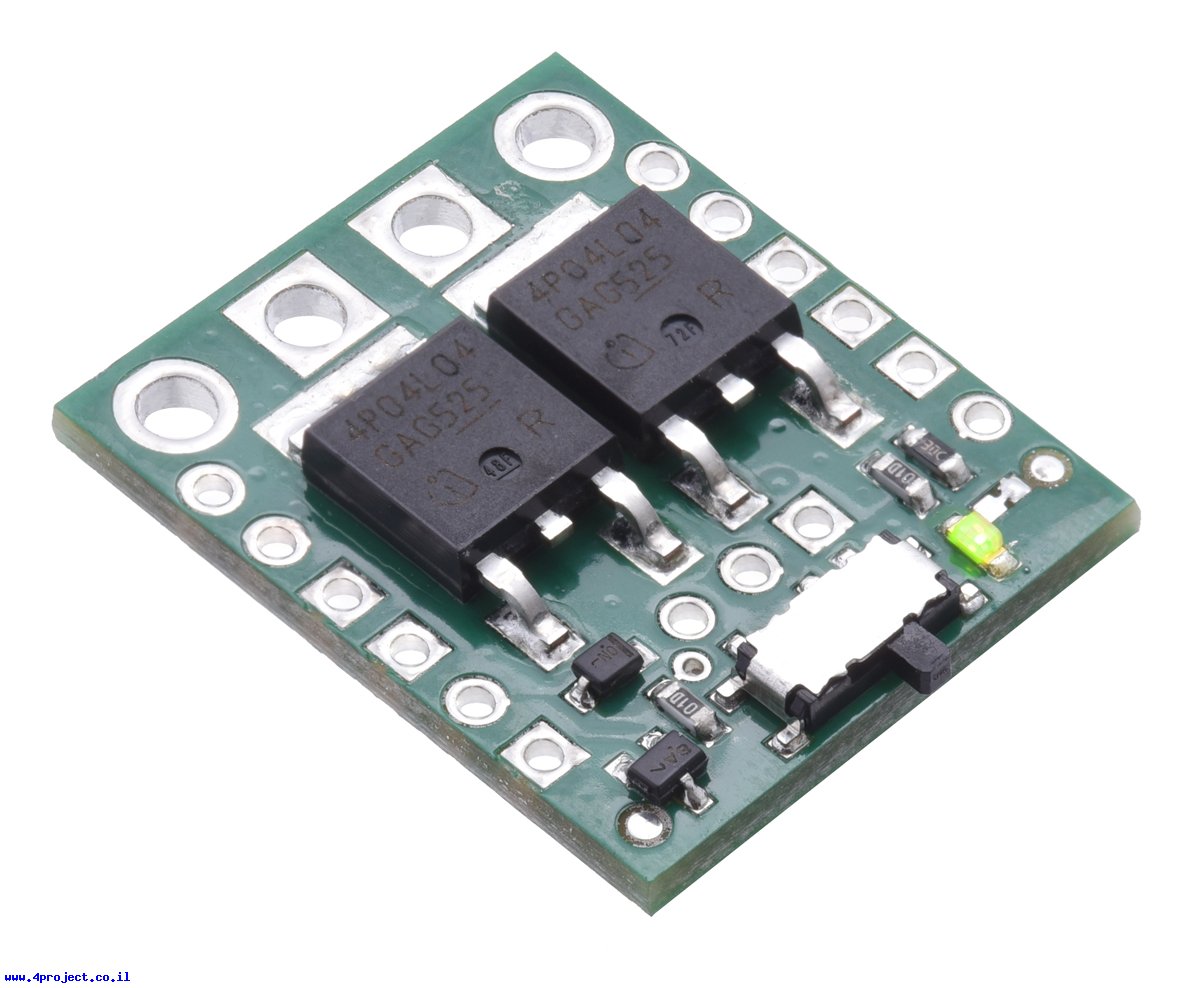

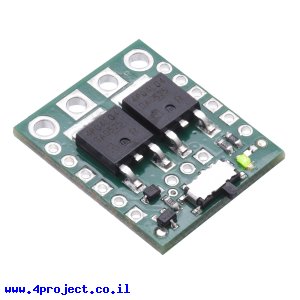

מפסק זה יכול לעבוד במתחים בין 4.5V ל-40V ויכול למתג זרם של עד 16A.
על המעגל ישנו מפסק הזזה קטן ששולט על טרנזיסטורי MOSFET הממתגים את הזרם.
מעגל קטן זה מצויין למקרים בהם תרצו לחסוך במקום או משקל של מפסק גדול וגם במקרים בהם רצוי שהמפסק יהיה קרוב יותר למעגל/סוללות והשליטה עליו תהיה רחוקה ממנו, כך שלא יהיה צורך בחוטים עבים וארוכים.
אפשר לחבר מפסק חיצוני, כפתור לחיצה אם נדרשת פעולה רגעית של מעגל או אפילו מיקרובקר שישלוט על המעגל.
כדי להשתמש בשליטה חיצונית, השאירו את המפסק שעל המעגל במצב OFF.
את מיקרובקר אפשר לחבר לקו ON של המעגל וכאשר מתח על הקו יעלה מעל 1V המפסק יכנס לפעולה. מתח המקסימלי בקו ON יכול להיות עד 30V, בלי קשר למתח המיתוג בקווים VIN.
ה-MOSFET מתחמם כשעובר דרכו זרם. בזרם של 8A הרכיבים יהיו חמים, אבל עדיין אפשר יהיה לגעת בהם (כ-55 מעלות), בזרמים גבוהים יותר תצטרכו לדאוג לקירור רציני של הרכיבים.
הזרם המקסימלי שאפשר להעביר דרך ה-MOSFET הוא 16A ובזרם הזה הוא יכול להתחמם עד 150 מעלות, כך שרצוי לא להעביר זרמים גבוהים מ-8A בצורה רציפה, אלא רק לקפיצות זרם רגיעות.
שימו לב כי חיבור וניתוק זרמים גבוהים יכול לייצר קפיצות מתח (חיוביות בכניסה למעגל ושליליות ביציאה), מה שיכול להזיק למעגל.
כדי למזער את הנזק תוכלו להקטין את אורך החוטים, הוספת קבל בכניסה למעגל, הוספתי דיודה על קו המתח כדי להגן ממתח הפוך.
המעגל מגיע עם שתי שורות פינים ושני מחברי טרמינל.
שימו לב כי הטרמינלים יתאימו לזרמים עד 16A, אם במקרה שלכם יש זרמים גבוהים יותר, צריך יהיה להלחים את החוטים ישירות למעגל.
מחלקות עם מוצרים דומים:
מאפיינים:
- סוג מפסק: MOSFET
- אורך: 22.9mm
- רוחב: 20.3mm
- מתח: 4.5-40V
- זרם: 16A
קישורים:
נתוני משלוח (הסבר):
- משקל: 7 גרם
- אריזה מינימלית: מעטפה מרופדת
