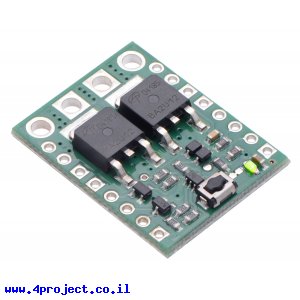

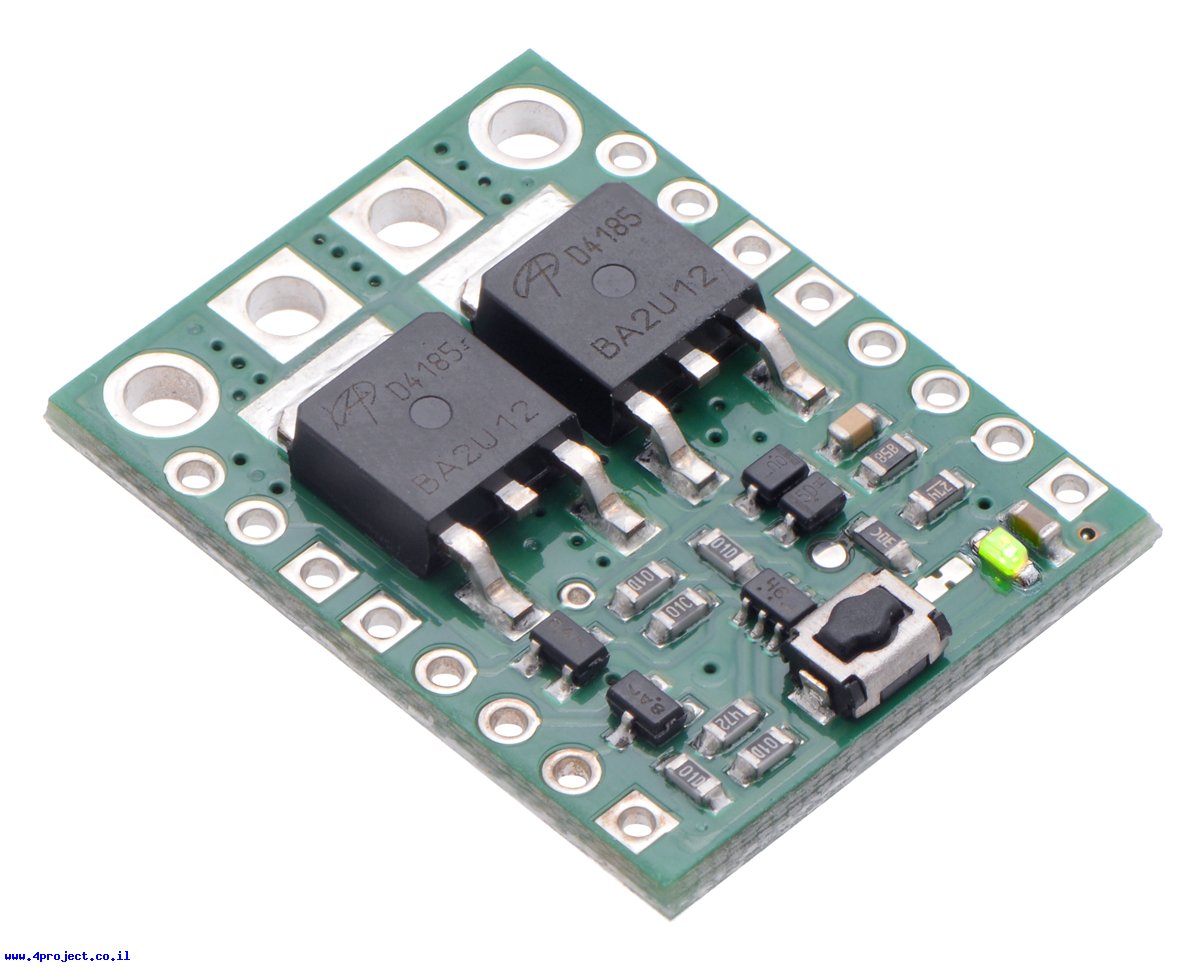

מפסק MOSFET 4.5-40V/8A - עם לחצן ומעגל נעילה

מספר קטלוגי: 4P-5246 / POL-2812
מחיר / מחירים
22.30 ₪ (כולל מע"מ)

מלאי

(הסבר)


אמורות להיות לנו 8 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

מפסק MOSFET היא חלופה למפסקים גדולים כדי למתג זרמים גבוהים.
מפסק זה יכול לעבוד במתחים בין 4.5V ל-40V ויכול למתג זרם של עד 8A.
על הרכיב ישנו לחצן ומעגל נעילה ששולט על טרנזיסטורי MOSFET הממתגים את הזרם. לחיצה אחרת מפעילה את המעגל, לחיצה נוספת מכבה אותו.

מעגל קטן זה מצויין למקרים בהם תרצו לחסוך במקום או משקל של מפסק גדול וגם במקרים בהם רצוי שהמפסק יהיה קרוב יותר למעגל/סוללות והשליטה עליו תהיה רחוקה ממנו, כך שלא יהיה צורך בחוטים עבים וארוכים.
אפשר לחבר לחצן חיצוני, אפילו יותר מאחד וגם לחצנים שונים להפעלה וכיבוי של המעגל. רכיב זה מאפשר למעגל המקבל את המתח לכבות את עצמו, מה שיכול להיות פתרון מצויין למקרים בהם משתמשים בסוללות שיכול להגרם להם נזק אם פורקים אותם מתחת למתח מסויים.

את המעגל אפשר גם להדליק דרך קו ON כאשר מספקים מתח גבוה מ-1V, אפשר לכבות דרך קו OFF כאשר מספקים מתח מעל 1V ואפשר לשלוט על המצב שלו (דלוק או כבוי) כאשר מספקים מתח מעל 1V או אדמה לקו CTRL. את קו ה-CTRL יש להשאיר לא מחובר כאשר הוא לא בשימוש.
שימו לב לא לחבר בו זמנית מתח לקו CTRL ול-OFF!

ה-MOSFET מתחמם כשעובר דרכו זרם. בזרם של 4A הרכיבים יהיו חמים, אבל עדיין אפשר יהיה לגעת בהם (כ-55 מעלות), בזרמים גבוהים יותר תצטרכו לדאוג לקירור רציני של הרכיבים.
הזרם המקסימלי שאפשר להעביר דרך ה-MOSFET הוא 8A ובזרם הזה הוא יכול להתחמם עד 150 מעלות, כך שרצוי לא להעביר זרמים גבוהים מ-4A בצורה רציפה, אלא רק לקפיצות זרם רגיעות.

שימו לב כי חיבור וניתוק זרמים גבוהים יכול לייצר קפיצות מתח (חיוביות בכניסה למעגל ושליליות ביציאה), מה שיכול להזיק למעגל.
כדי למזער את הנזק תוכלו להקטין את אורך החוטים, הוספת קבל בכניסה למעגל, הוספתי דיודה על קו המתח כדי להגן ממתח הפוך.

המעגל מגיע עם שתי שורות פינים ושני מחברי טרמינל.
שימו לב כי הטרמינלים יתאימו לזרמים עד 16A, אם במקרה שלכם יש זרמים גבוהים יותר, צריך יהיה להלחים את החוטים ישירות למעגל.

מאפיינים:

  • סוג מפסק: MOSFET
  • אורך: 25.4 מ"מ
  • רוחב: 20.32 מ"מ
  • מתח: 4.5-40V
  • זרם: עד 8A

נתוני משלוח (הסבר):

  • משקל: 8 גרם
  • אריזה מינימלית: מעטפה מרופדת
