כרטיסון מתאם רמות לוגיות PCA9306

מספר קטלוגי: 4P-533364 / SF-BOB-15439
מחיר / מחירים
28.10 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 6

- מלאי ספק: בודקים...
מעדכנים...


אמורות להיות לנו 6 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

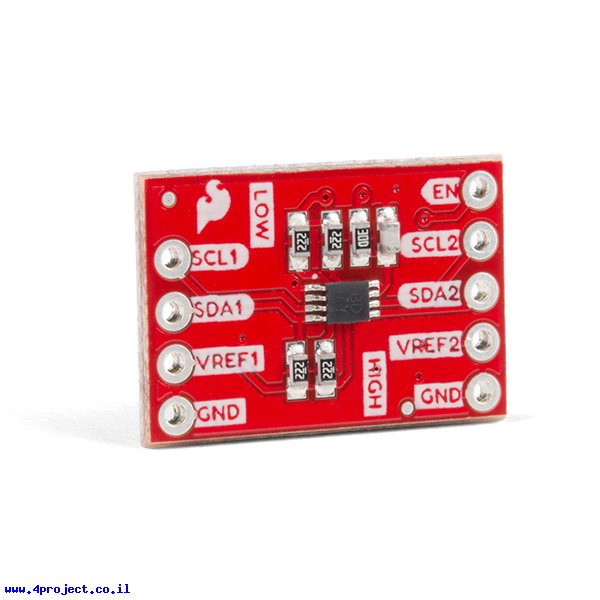

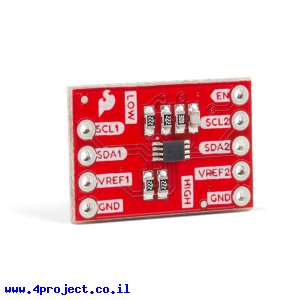

כרטיסון מתאם רמות לוגיות PCA9306
לחץ להגדלה
התמונות להמחשה בלבד
ניסיתם פעם לחבר רכיב שעובד במתח של 1.8V למערכת הפועלת על 5V? אתם בטח יודעים איזה אתגר זה יכול להיות.

זהו מתאם רמות לוגיות המבוסס על רכיב PCA9306 וכולל את כל הרכיבים הנוספים לעבודה תקינה.

רכיב זה מאפשר תקשורת דו-כיוונית לפרוטוקולים כמו I2C או SMBus בין מתחים 1.2-3.3V בצד המתח הנמוך לבין 1.8-5.5V בצד המתח הגבוה.
פשוט ספקו את המתח הנמוך ל-VREF1 ואת המתח הגבוה ל-VREF2 וחברו את קווי התקשורת ל-SCL/SDA כדי ששני הצדדים יתקשרו במתחים המתאימים.

קו ה-Enable מחובר ל-"1" לוגי באופן קבוע, אבל אם אתם רוצים לשלוט בו, תוכלו לשנות את גשרון ההלחמה בצידו האחורי של הכרטיס, ותוכלו לשלוט על הקו הזה בעזרת מיקרובקר.

מחלקות עם מוצרים דומים:

מאפיינים:

  • יצרן: SparkFun
  • דגם: Level Translator Breakout - PCA9306

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 1 גרם
  • אריזה מינימלית: מעטפה מרופדת
